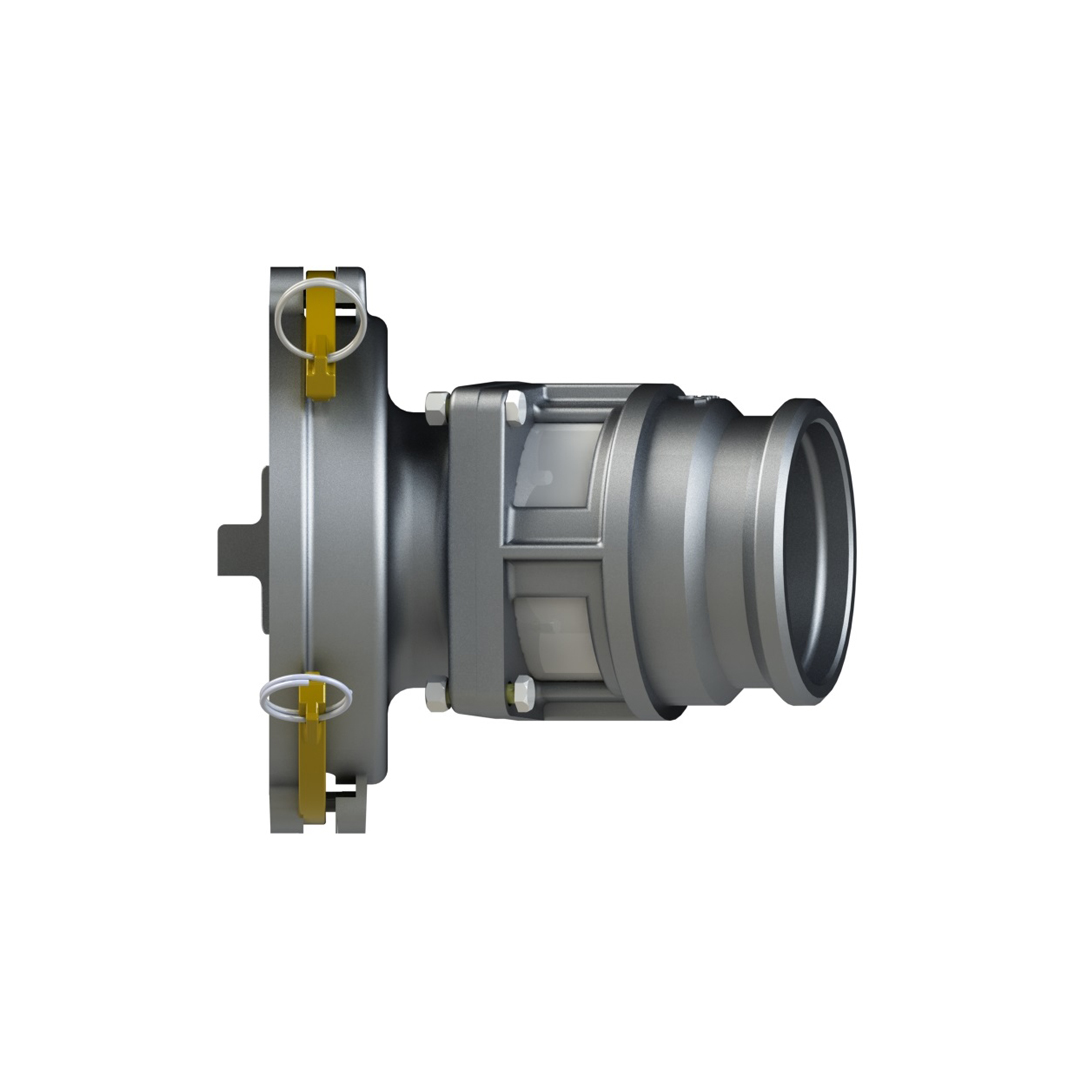

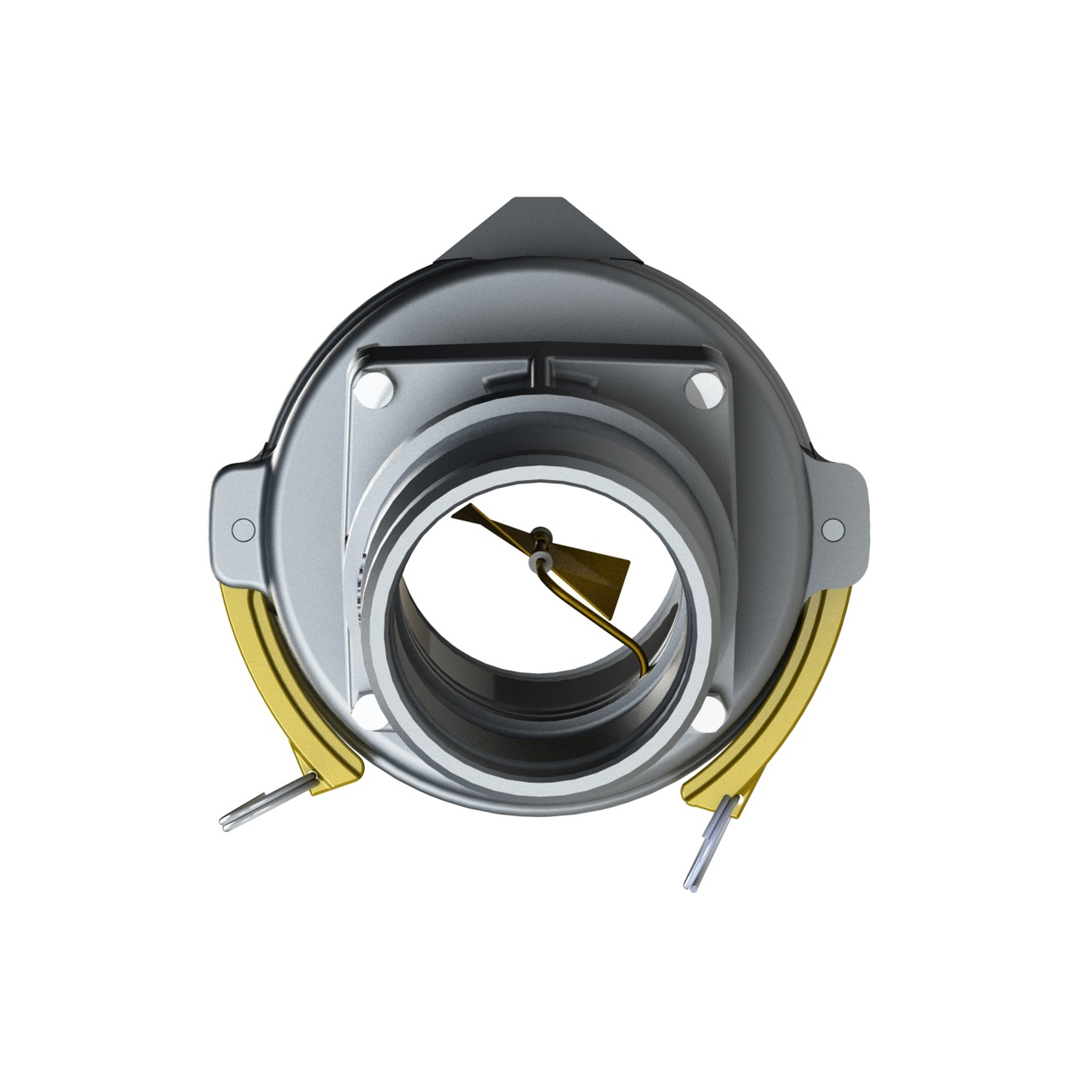

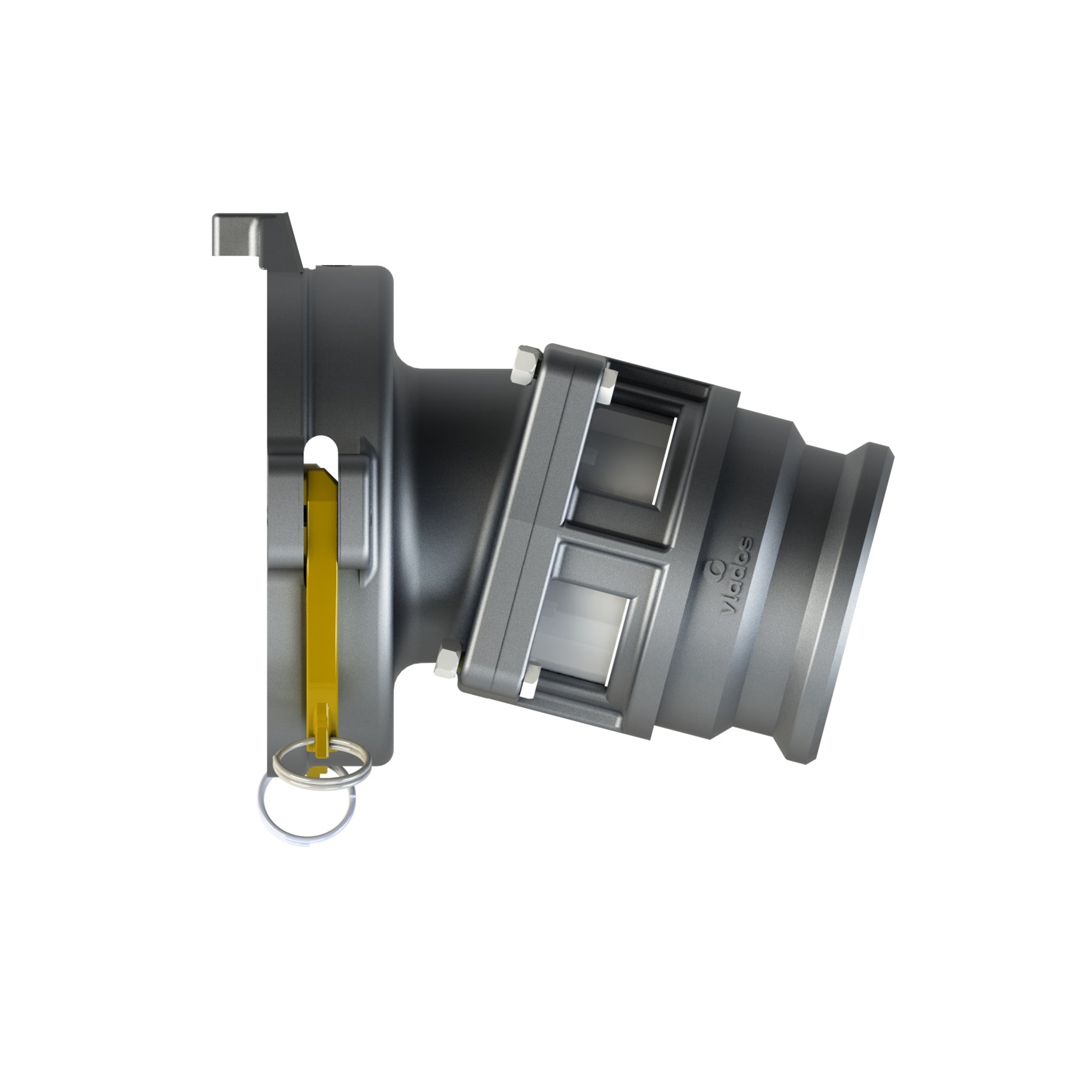

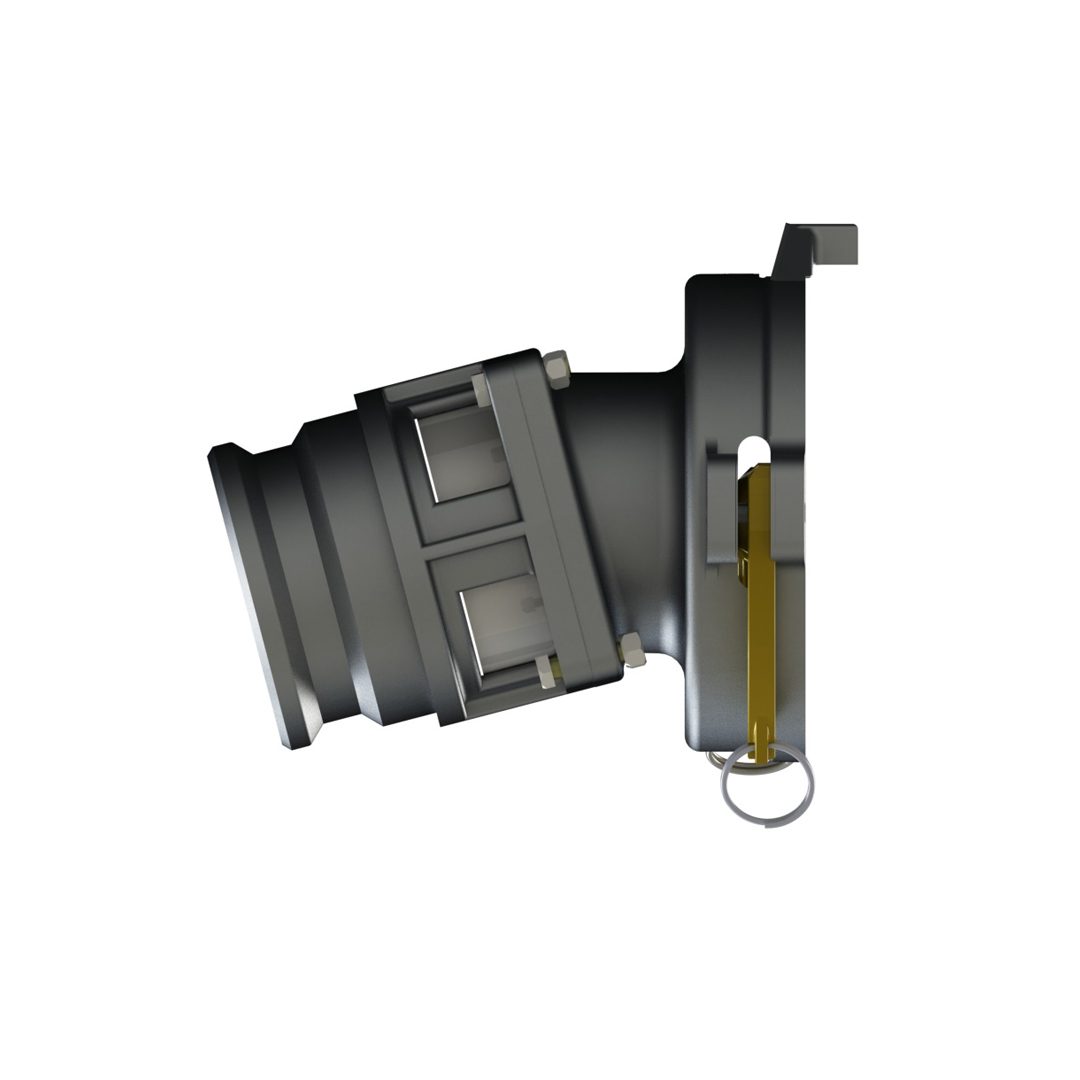

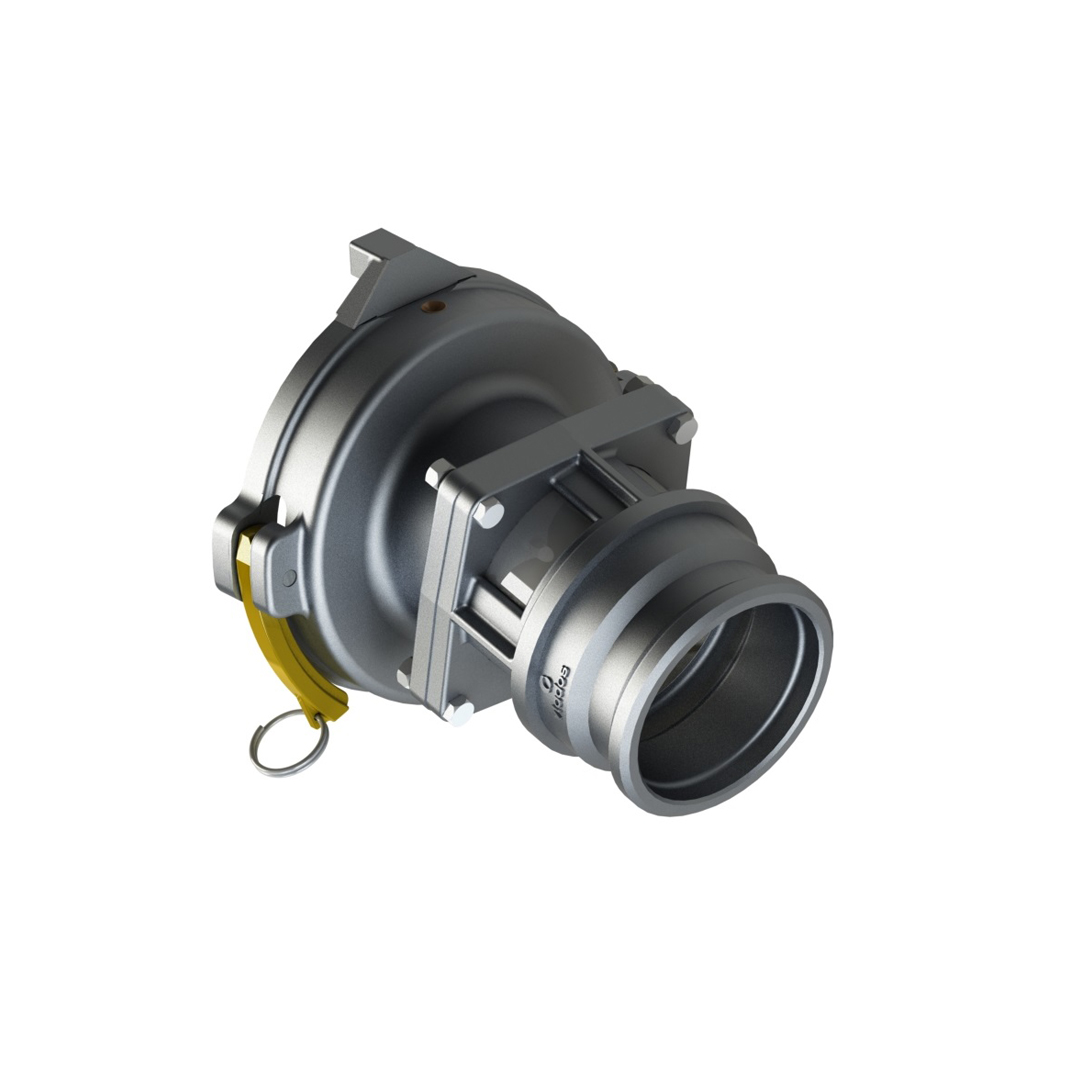

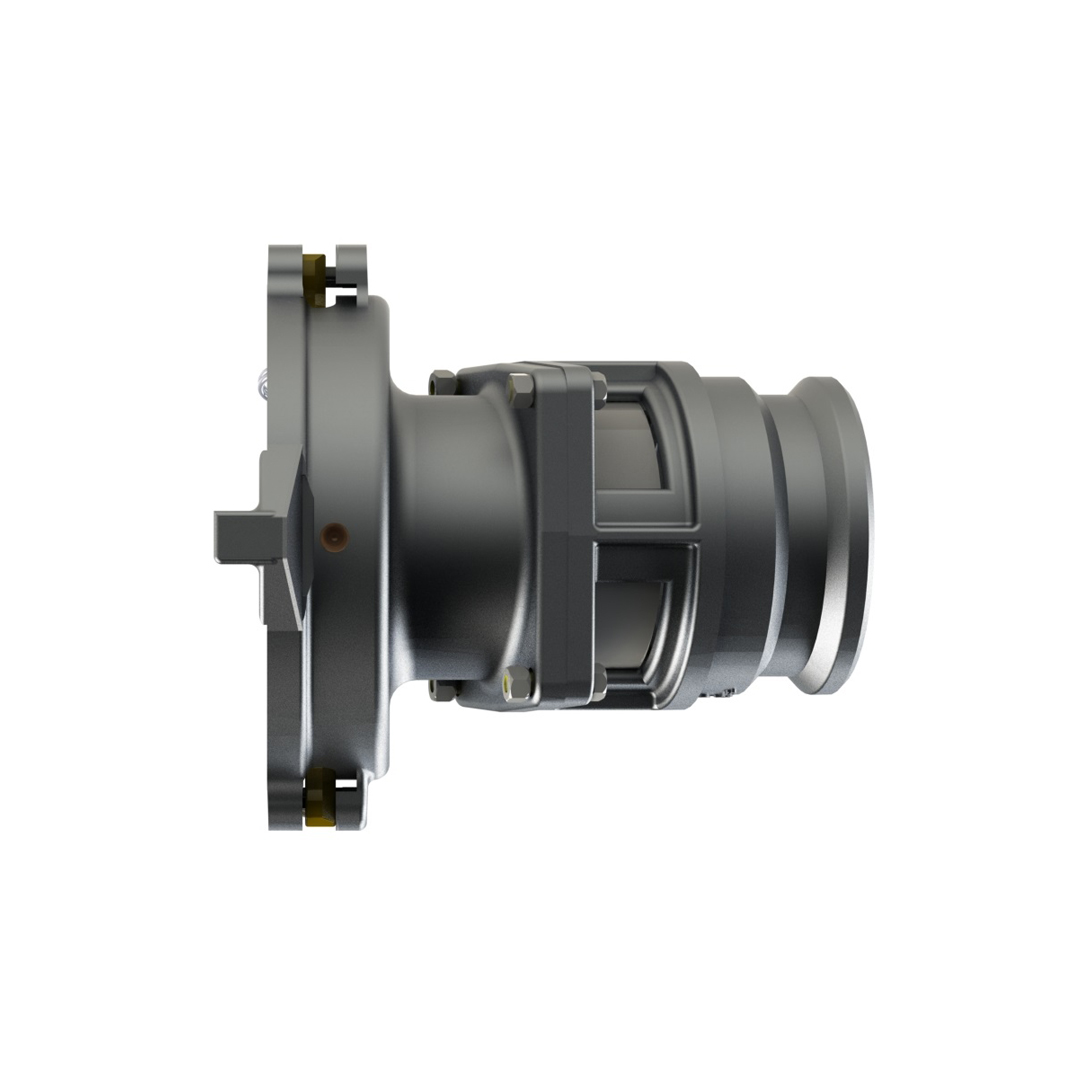

Engate 6Fx4M Buna BI Com Visor
01.0006.011.0000

Descrição:

O Engate 6Fx4M Buna BI Com Visor é um equipamento auxiliar de adaptação do engate valvulado API com conexões de mangueiras de 4″. Tem a função de ligar as duas conexões e permitir a visualização da passagem de produto, durante a descarga.

Diâmetro nominal

Pressão trabalho

28 kPa (0,24 kgf/cm²)

Requisitos de Instalação

- Sistema Buttom Loading
- Engate API Instalado.

Regulam. técnicas

API 1004
Anexo H da Portaria 134/22
DOT 49 CFR 178

Compatibilidade

Conforme Portaria Inmetro 101/2009
Grupos: 2A - 2B - 2C - 2D - 2E -2F

Periódico

Verificação trimestral das vedações.

Reposição

Kit Reparo Alav. Engate 6x3 / 6x4

02.0030.078.0000

Kit Reparo Pino Estria. Alav. Eng

02.0030.079.0000

Kit Vedação Externo 4"

02.0030.095.0000

Kit Vedação Interno Eng. 6x4

02.0030.111.0000

SCJ Helice Cachimbo 4

02.0008.001.0008

Kit Paraf/Porc. Autotrav. 5/16NF

02.0030.139.0000

Kit Reparo Visor Cachimbo 4"

02.0030.087.0000

Vedação

Guarnição Cachimbo 4" Buna

03.0013.042.0000

Guarnição Engate 4" Buna

03.0001.001.0016

Guarnição Tampa Valv. Químico 0412

03.0002.006.0006
