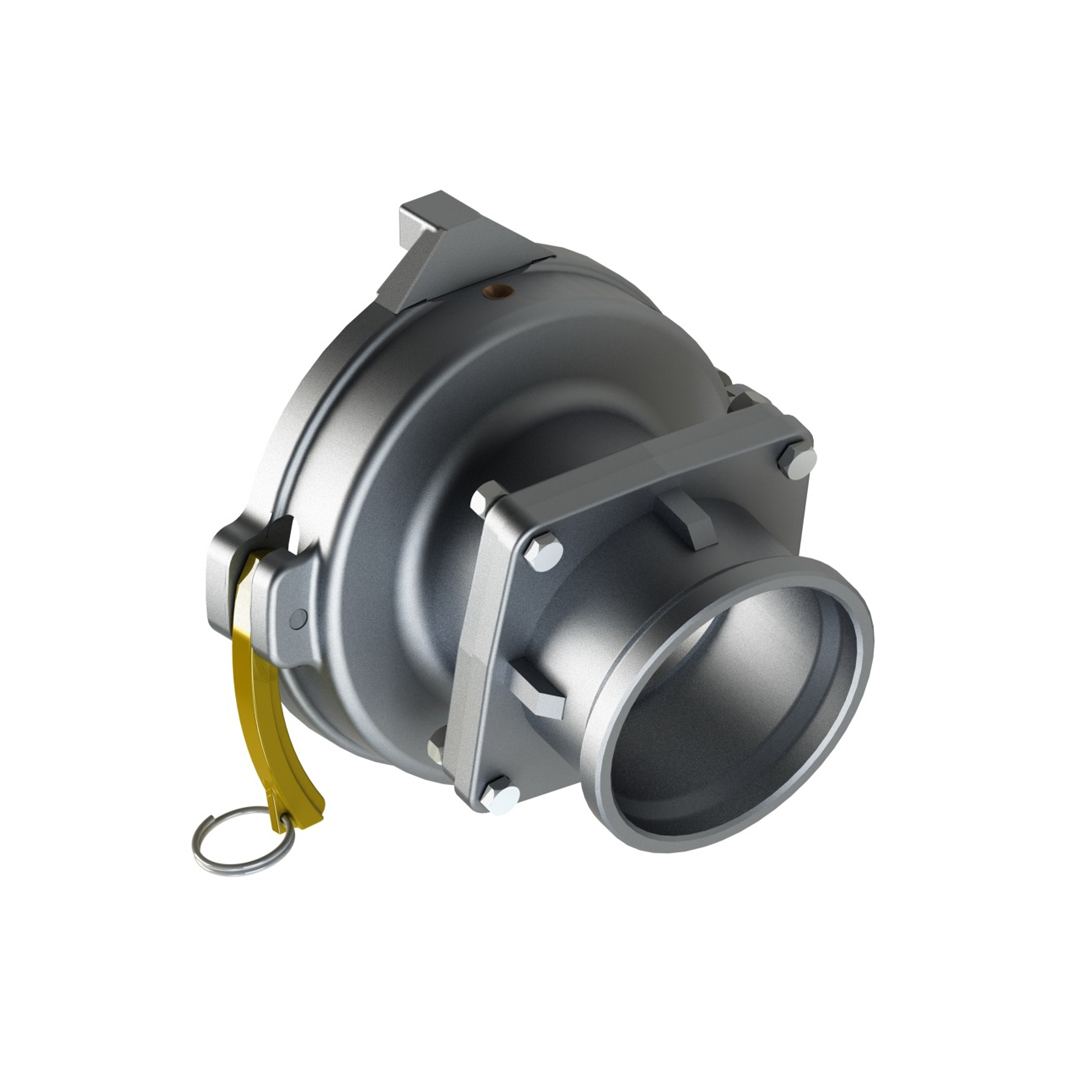

01.0006.010.0000 Engate 6Fx4M Buna BI sem Visor 5

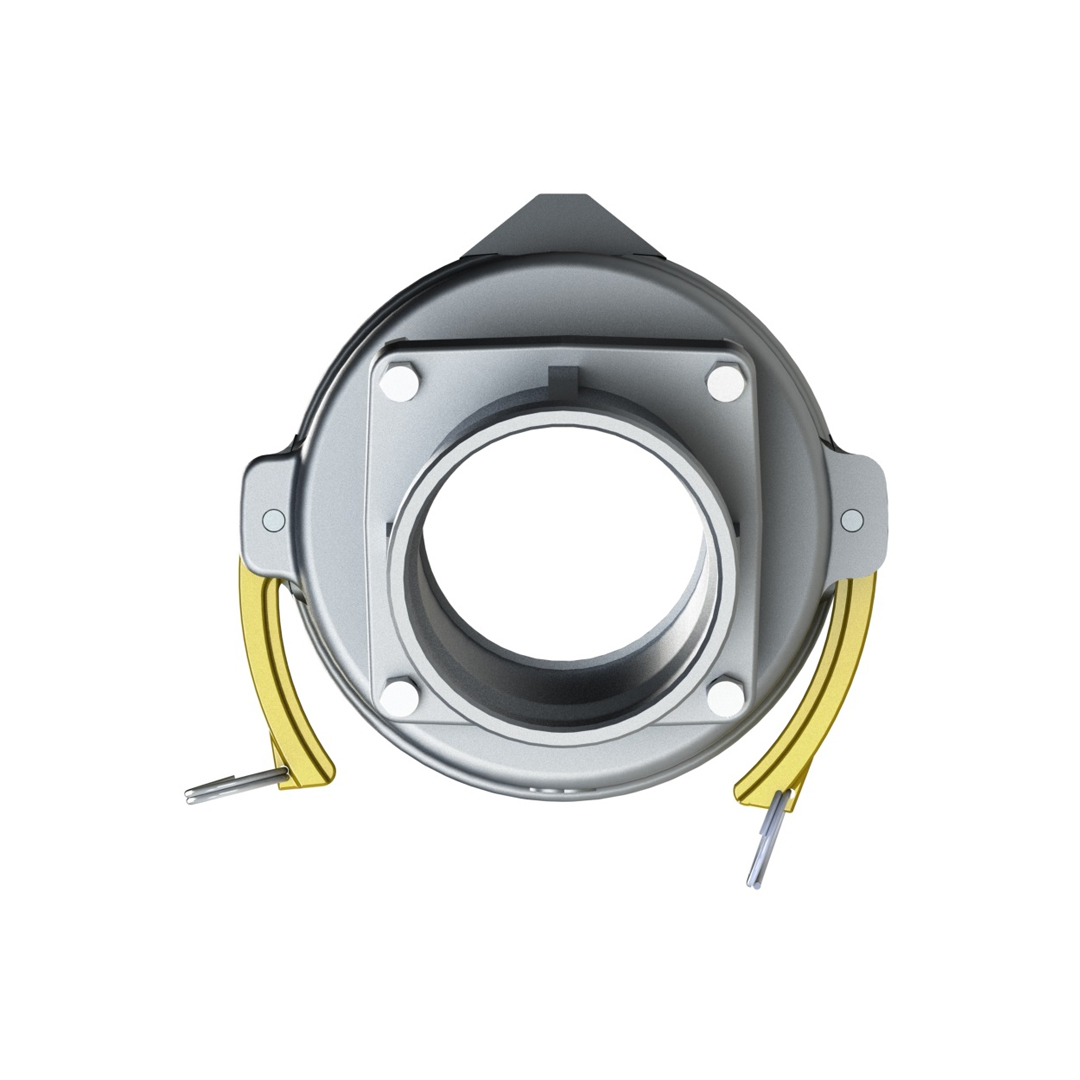

01.0006.010.0000 Engate 6Fx4M Buna BI sem Visor 3

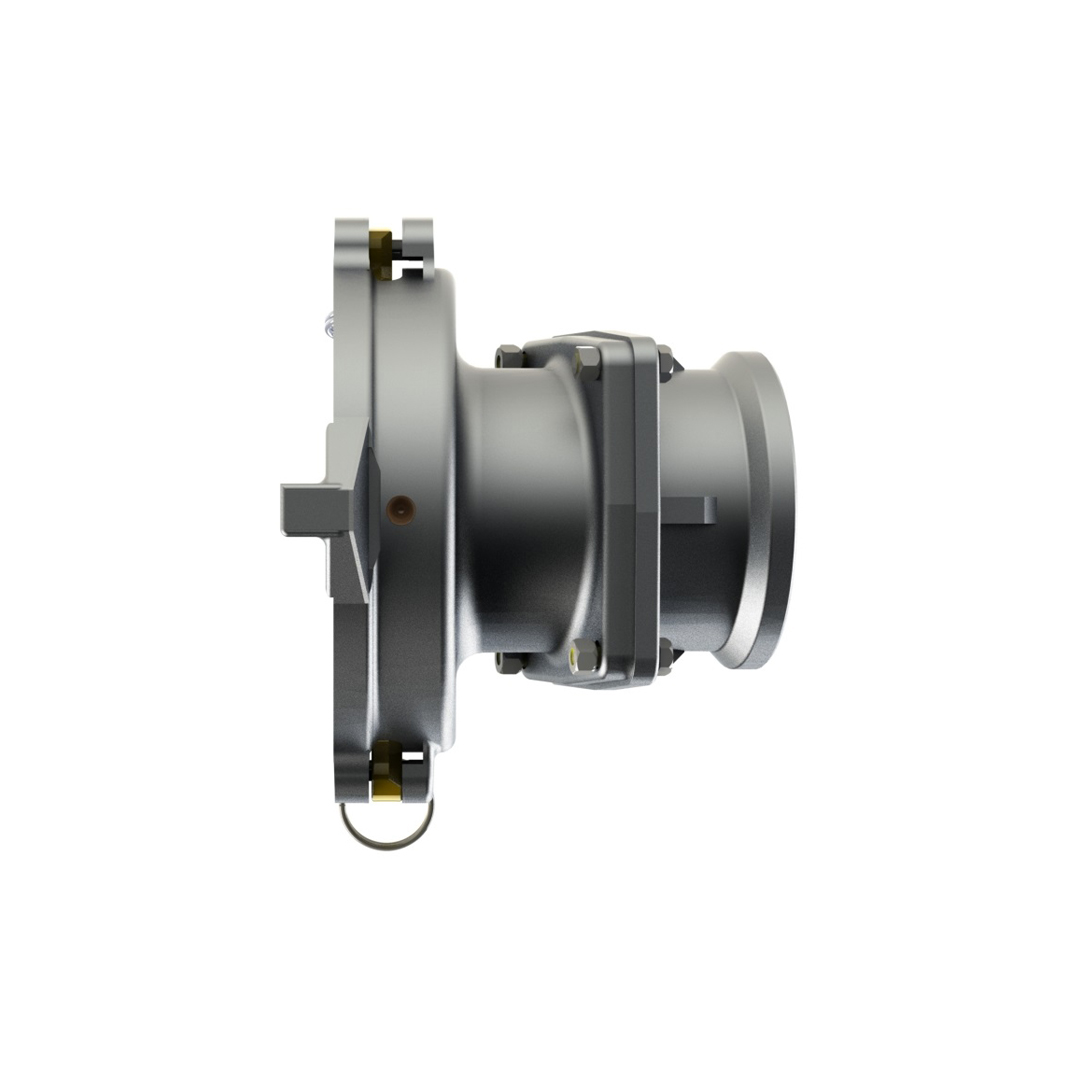

01.0006.010.0000 Engate 6Fx4M Buna BI sem Visor 1

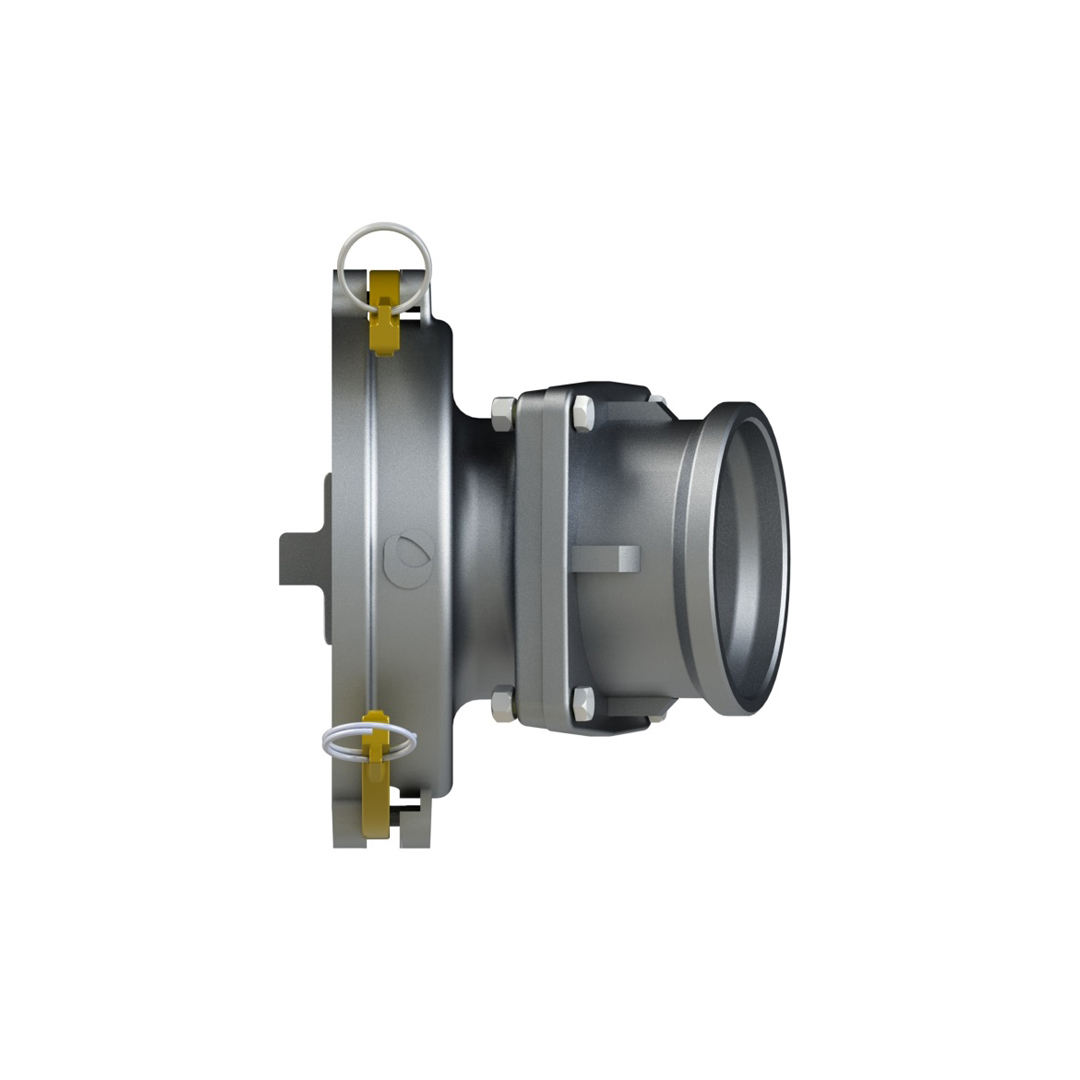

01.0006.010.0000 Engate 6Fx4M Buna BI sem Visor 2

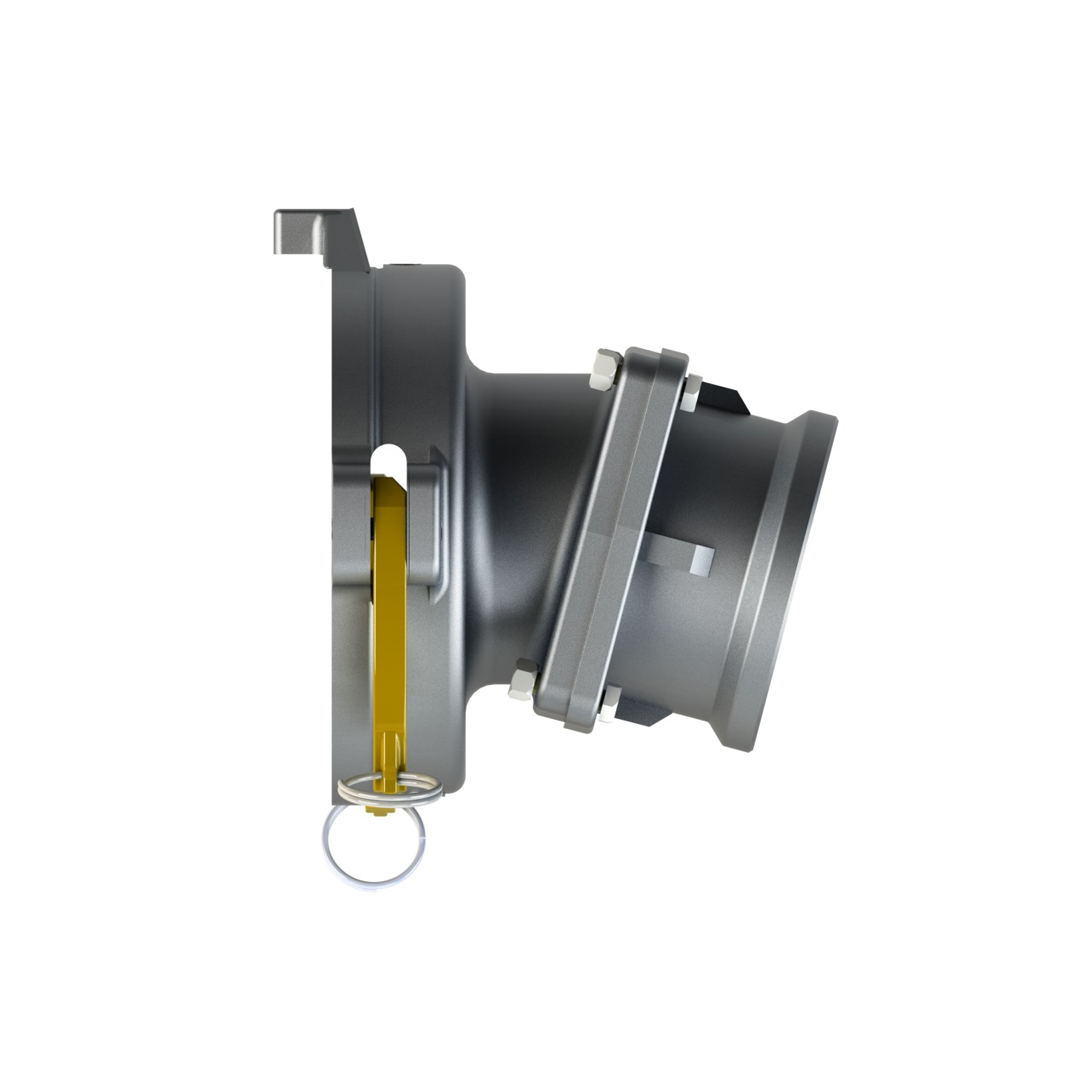

01.0006.010.0000 Engate 6Fx4M Buna BI sem Visor 6

01.0006.010.0000 Engate 6Fx4M Buna BI sem Visor 4

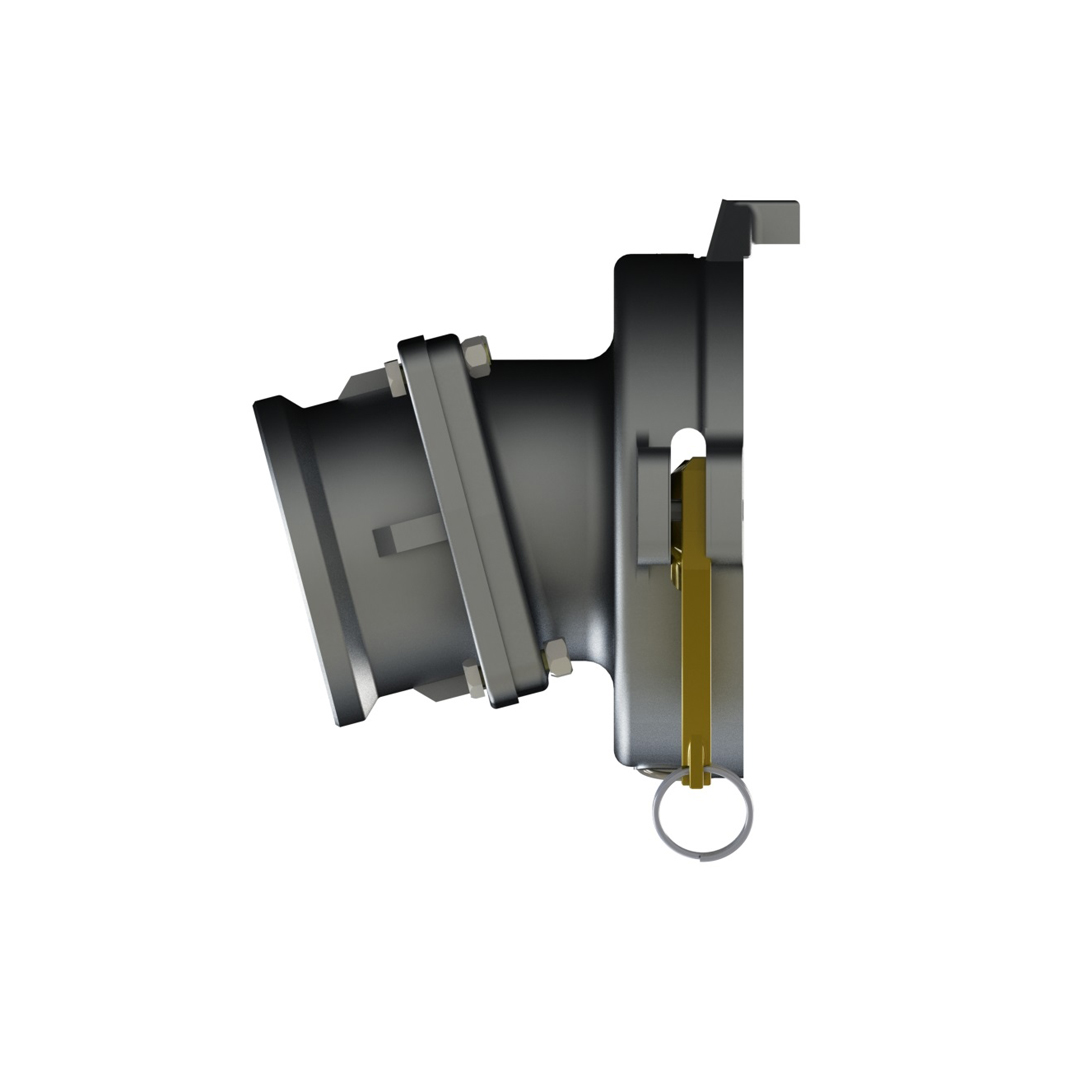

Engate 6Fx4M Buna BI Sem Visor
01.0006.010.0000

Descrição:

O Engate 6Fx4F Buna BI Com Visor é um equipamento auxiliar de adaptação do engate valvulado API com conexões de mangueiras de 4″. Tem a função de ligar as duas conexões e permitir a visualização da passagem de produto, durante a descarga.

Diâmetro nominal

Pressão trabalho

24 kPa (0,24 kgf/cm²)

Requisitos de Instalação

- Sistema Buttom Loading
- Engate API Instalado.

Regulamentos técnicos

API 1004
Anexo H da Portaria 134/22
DOT 49 CFR 178

Compatibilidade

Conforme Portaria Inmetro 101/2009
Grupos: 2A - 2B - 2C - 2D - 2E -2F

Periódico

Verificação trimestral das vedações.

Reposição

Kit Reparo Alav. Engate 6x3 / 6x4

02.0030.078.0000

Kit Reparo Pino Estria. Alav. Eng

02.0030.079.0000

Kit Vedação Externo 4"

02.0030.095.0000

Kit Vedação Interno Eng. 6x4

02.0030.111.0000

SCJ Helice Cachimbo 4

02.0008.001.0008

Kit Paraf/Porc. Autotrav. 5/16NF

02.0030.139.0000

Vedação

Guarnição Cachimbo 4" Buna

03.0013.042.0000

Guarnição Engate 4" Buna

03.0001.001.0016

Guarnição Tampa Valv. Químico 0412

03.0002.006.0006

Anel Oring 2157 Buna

03.0013.020.0000

Manual do Produto

Ficha Técnica

Engate 6Fx4M Buna BI Sem Visor
01.0006.010.0000

Descrição:

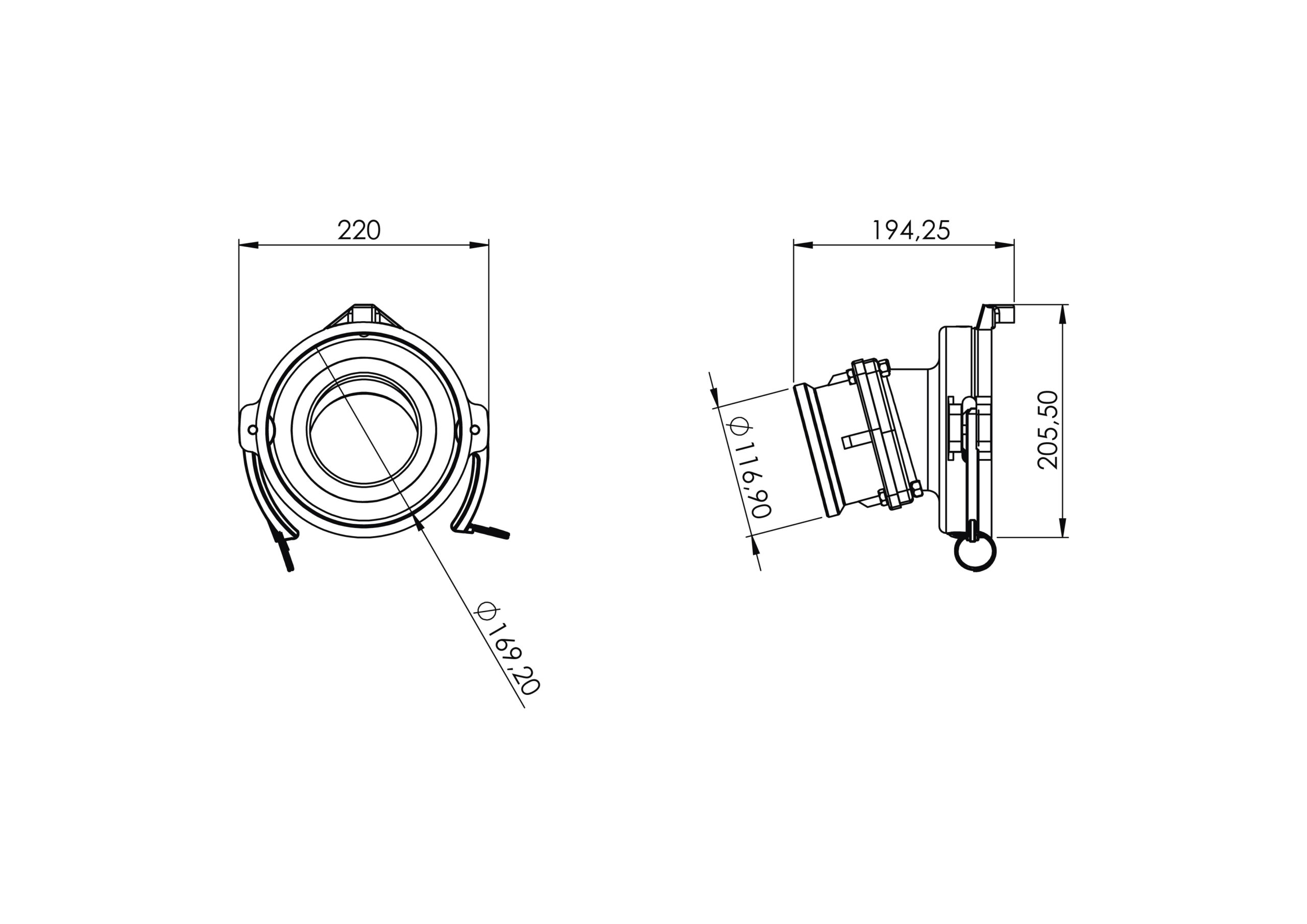

Dimensões

Solicitar orçamento
