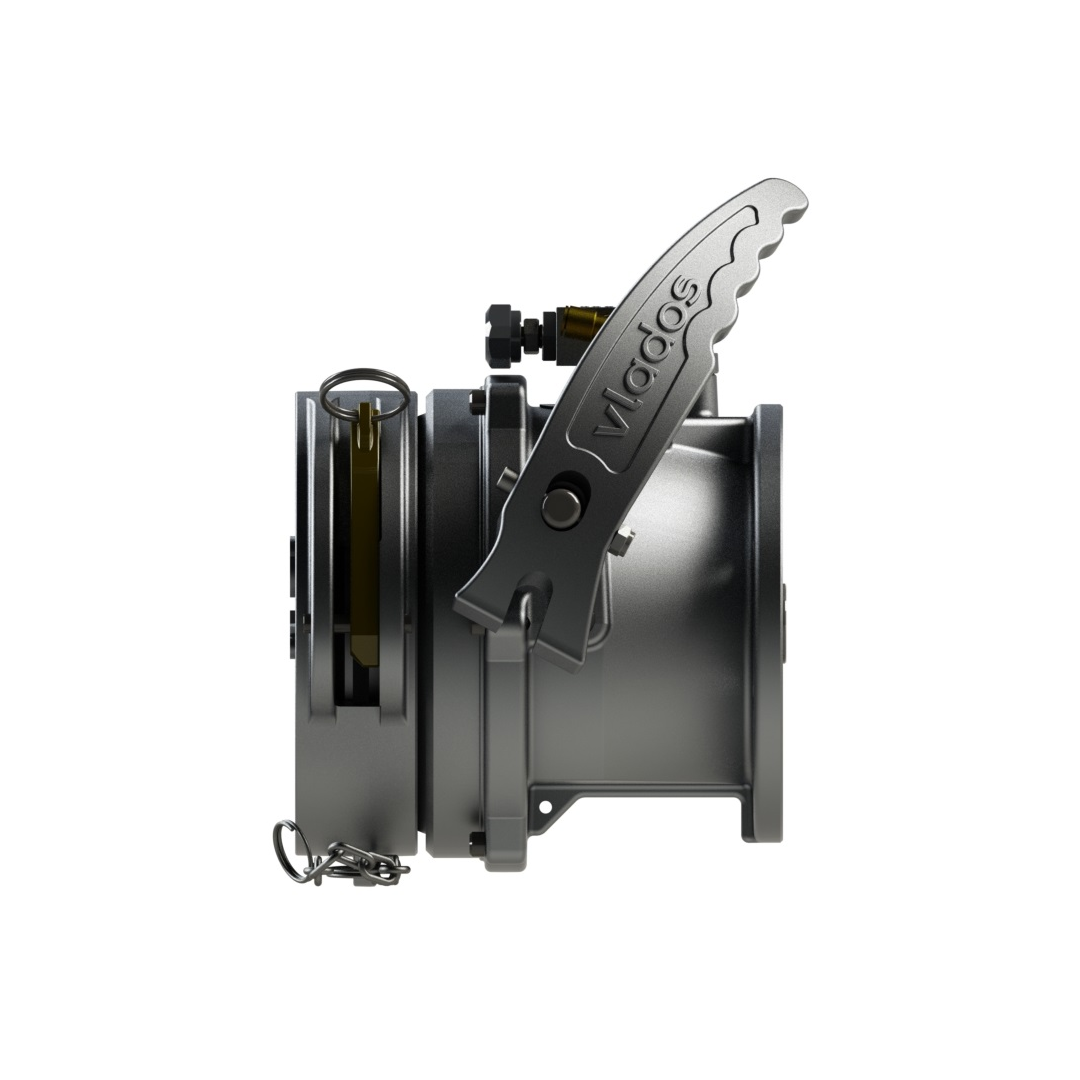

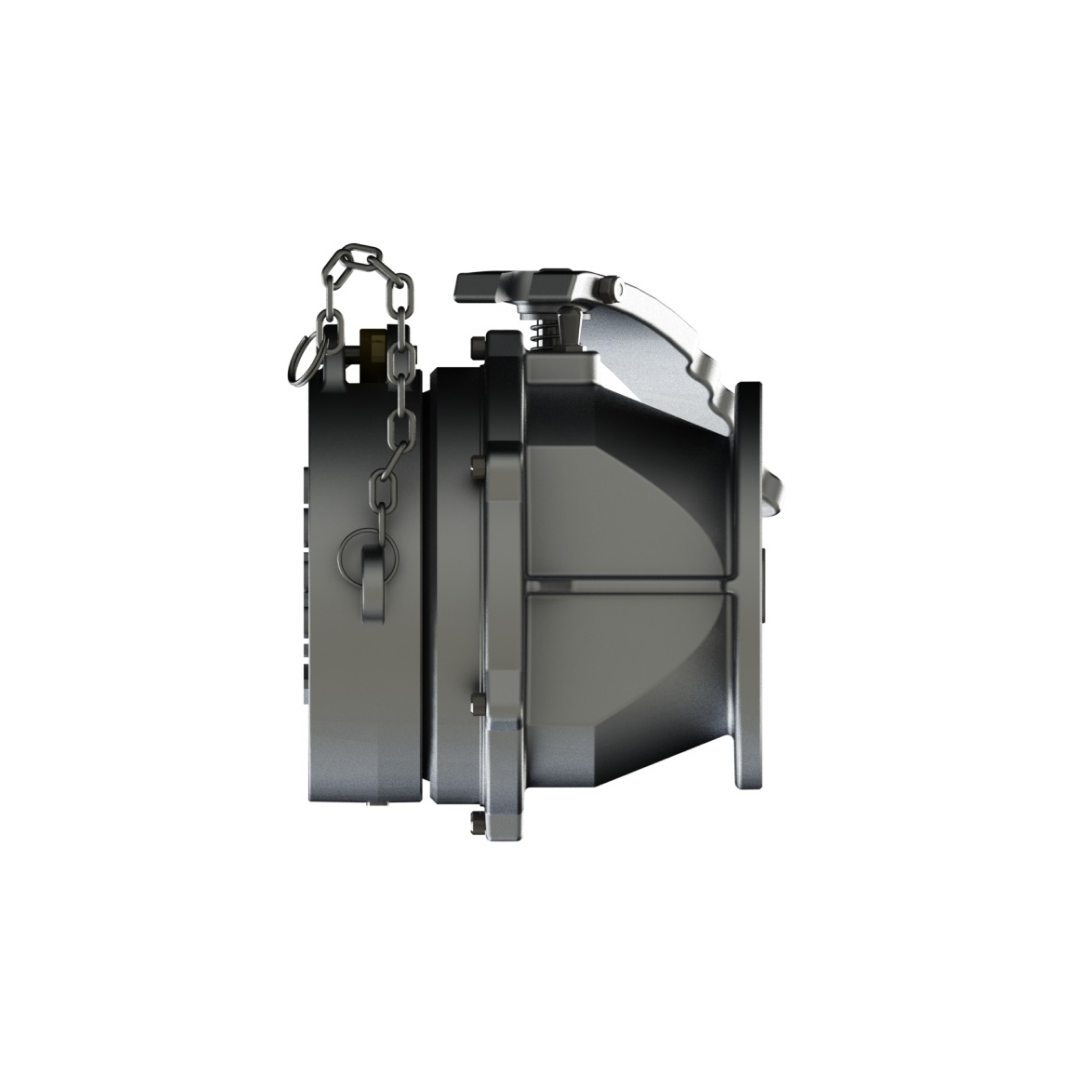

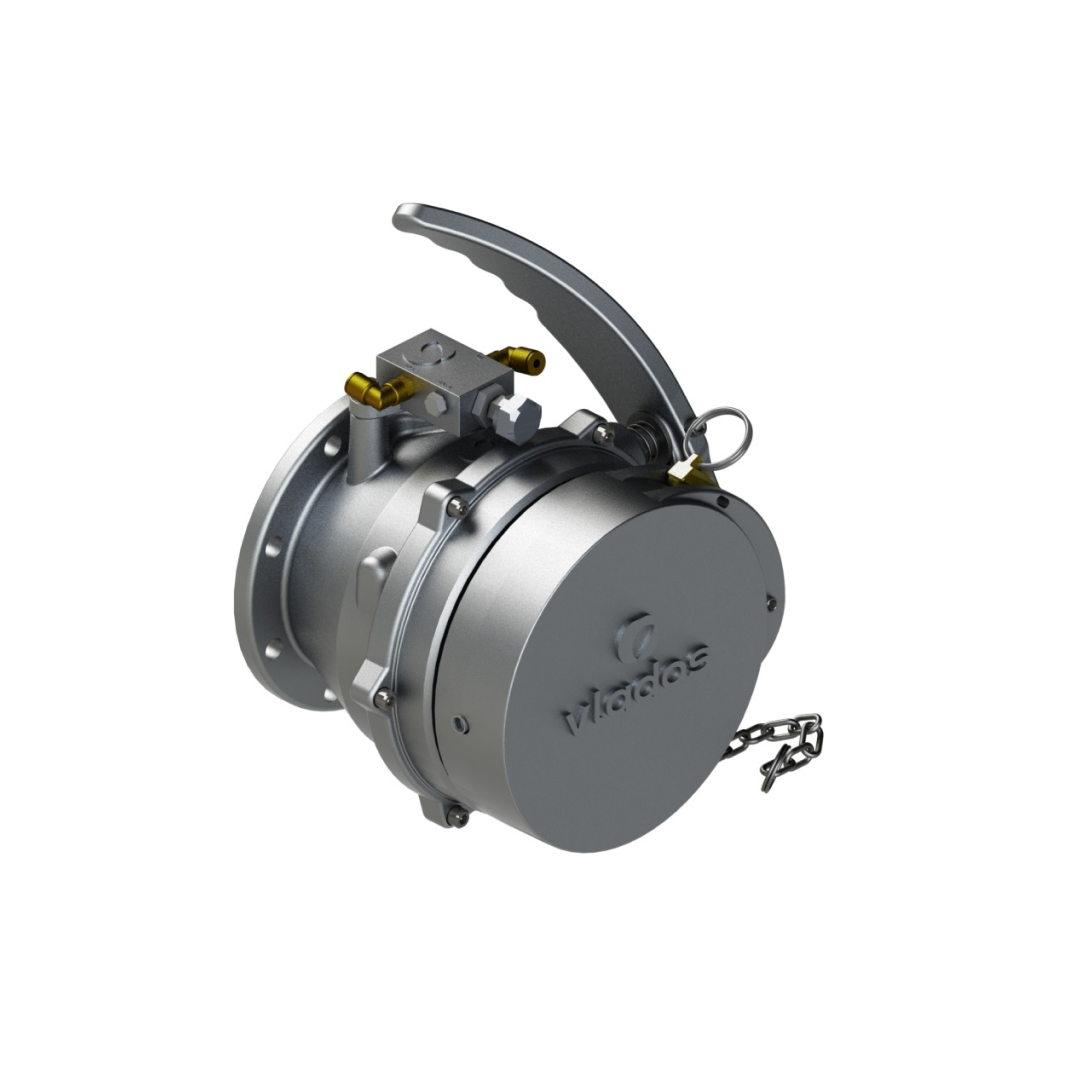

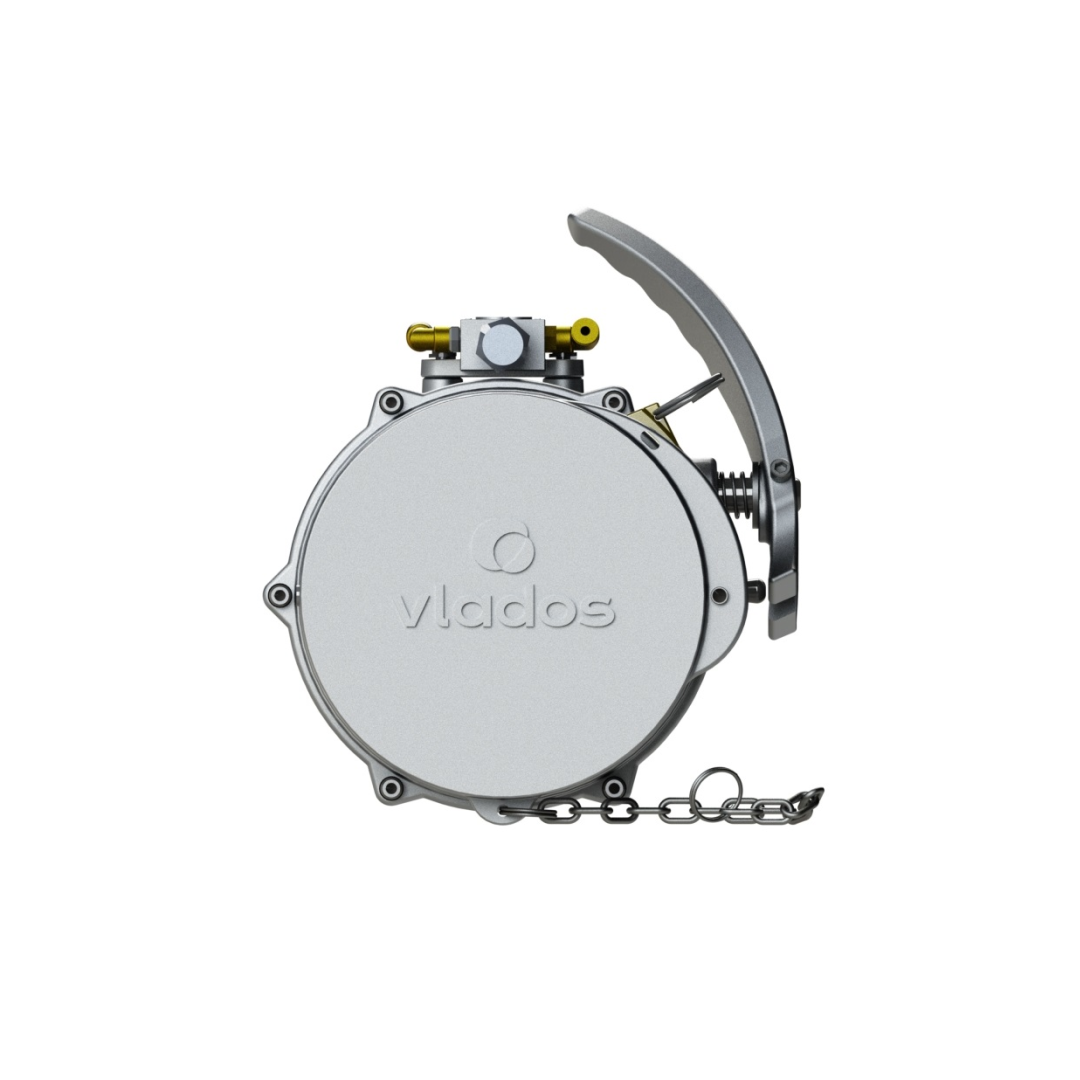

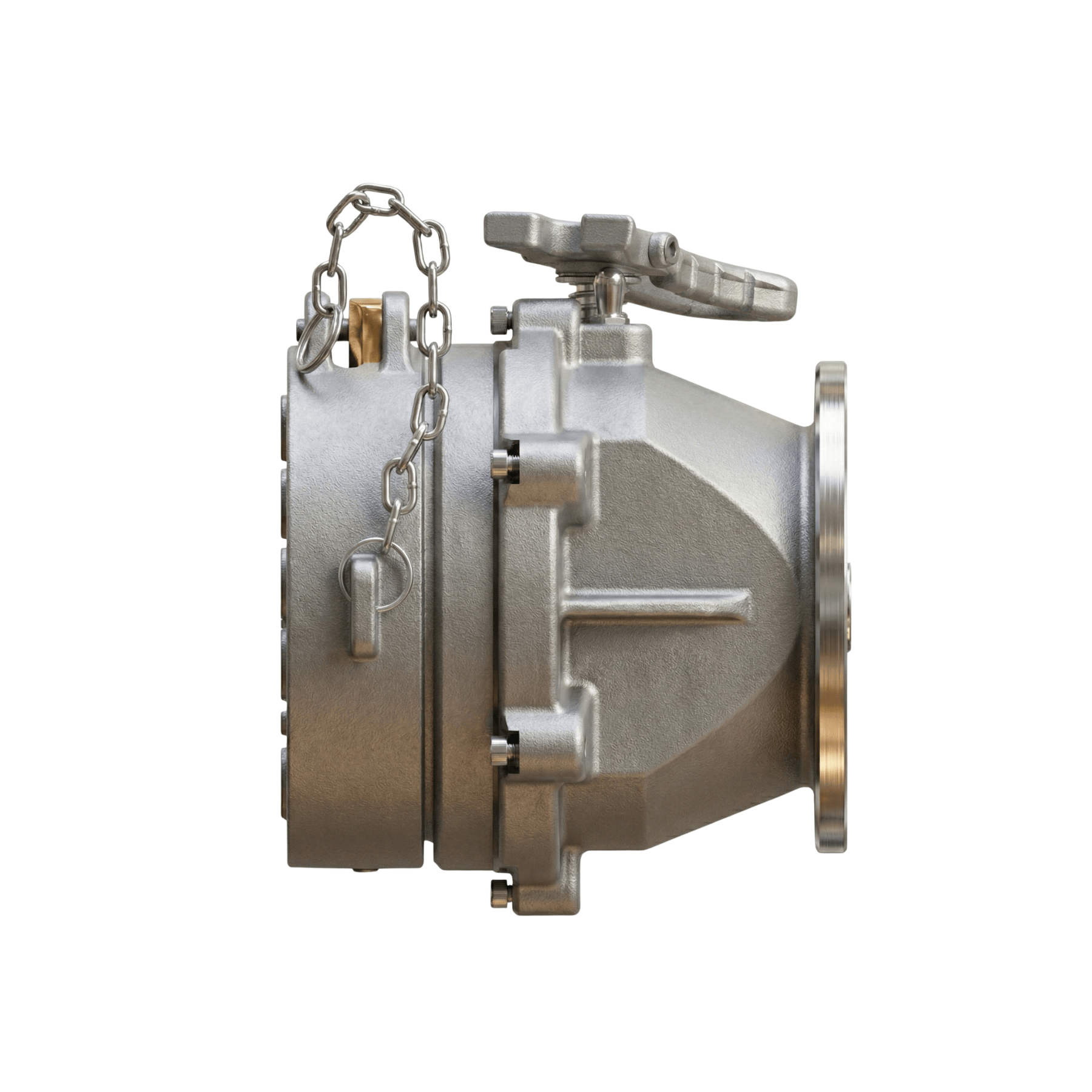

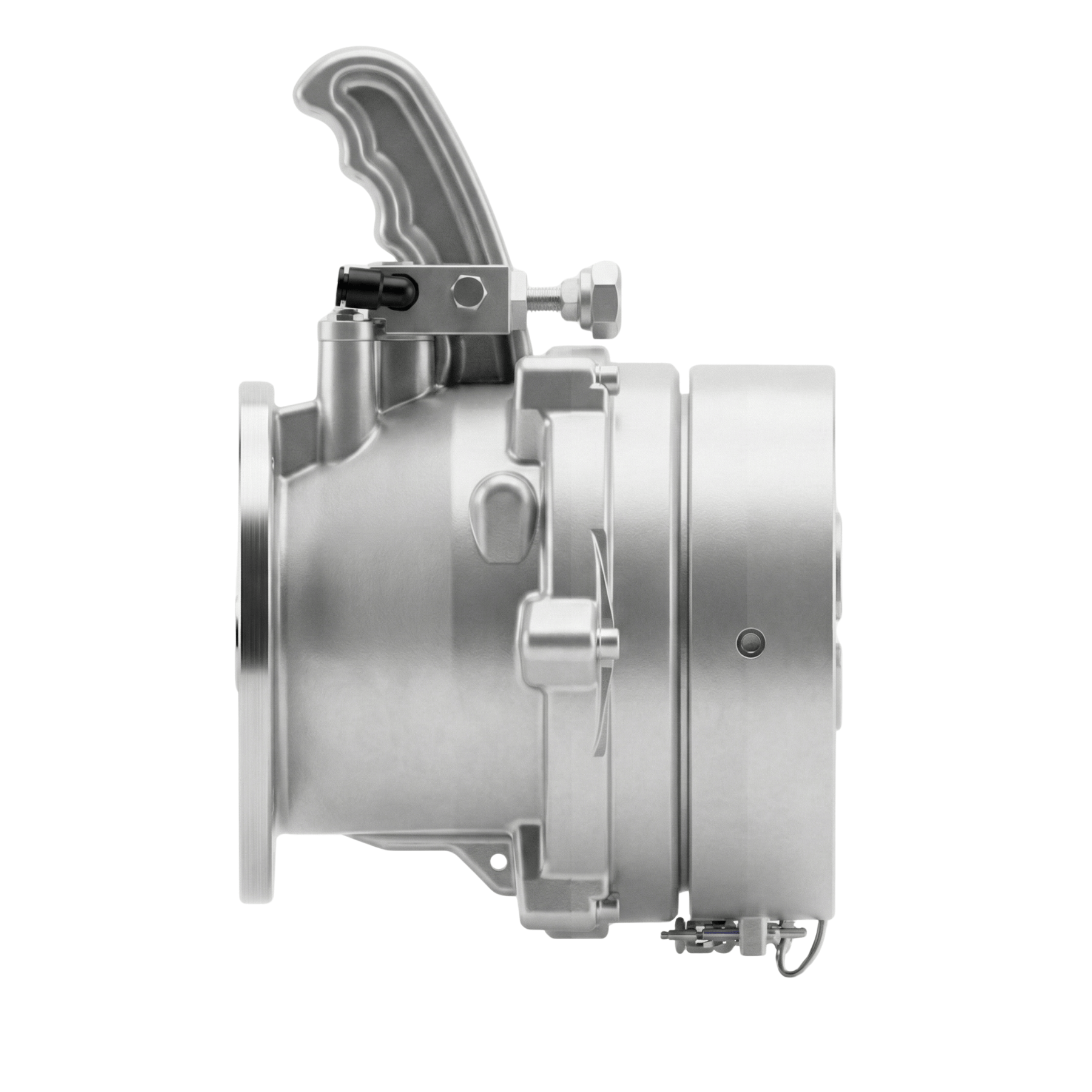

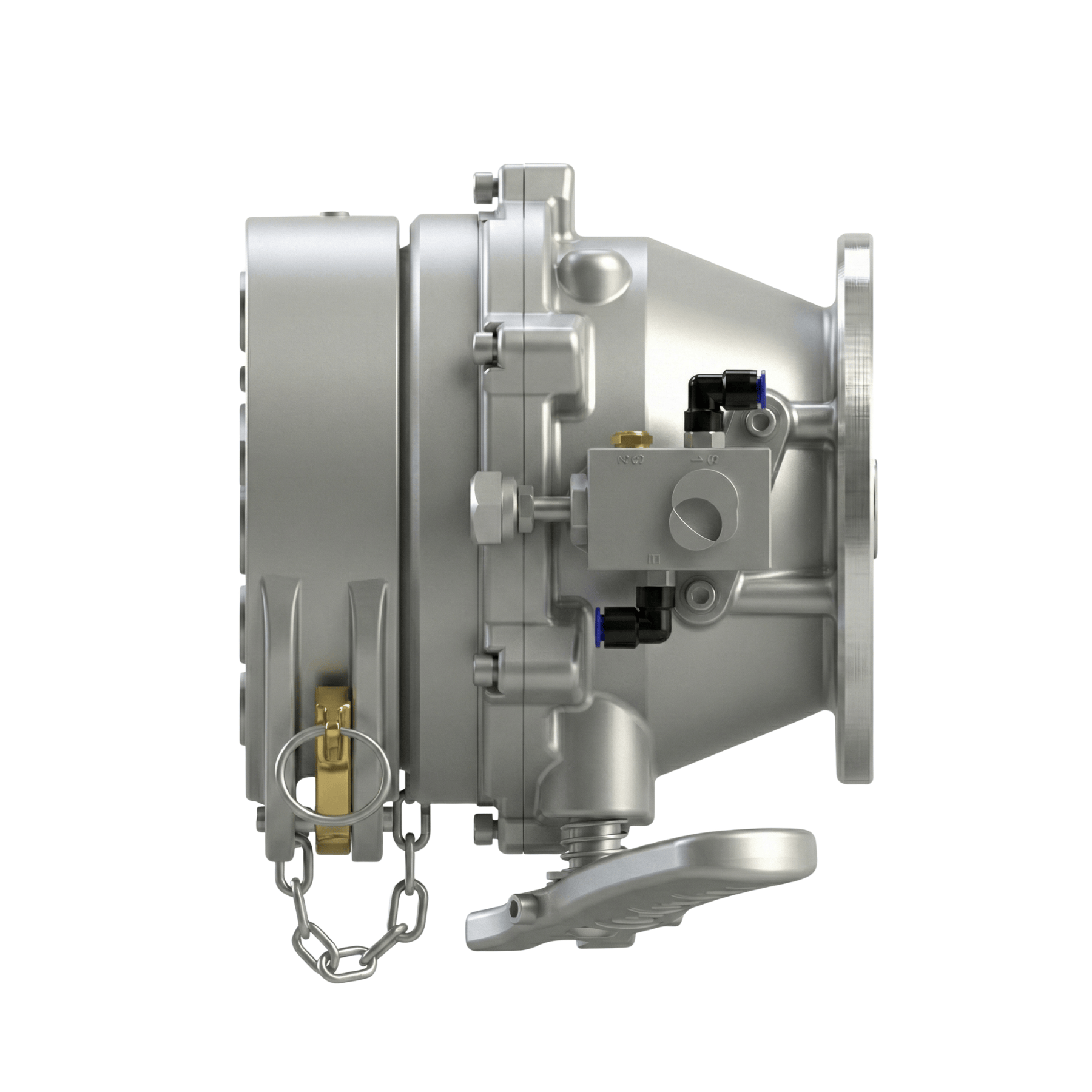

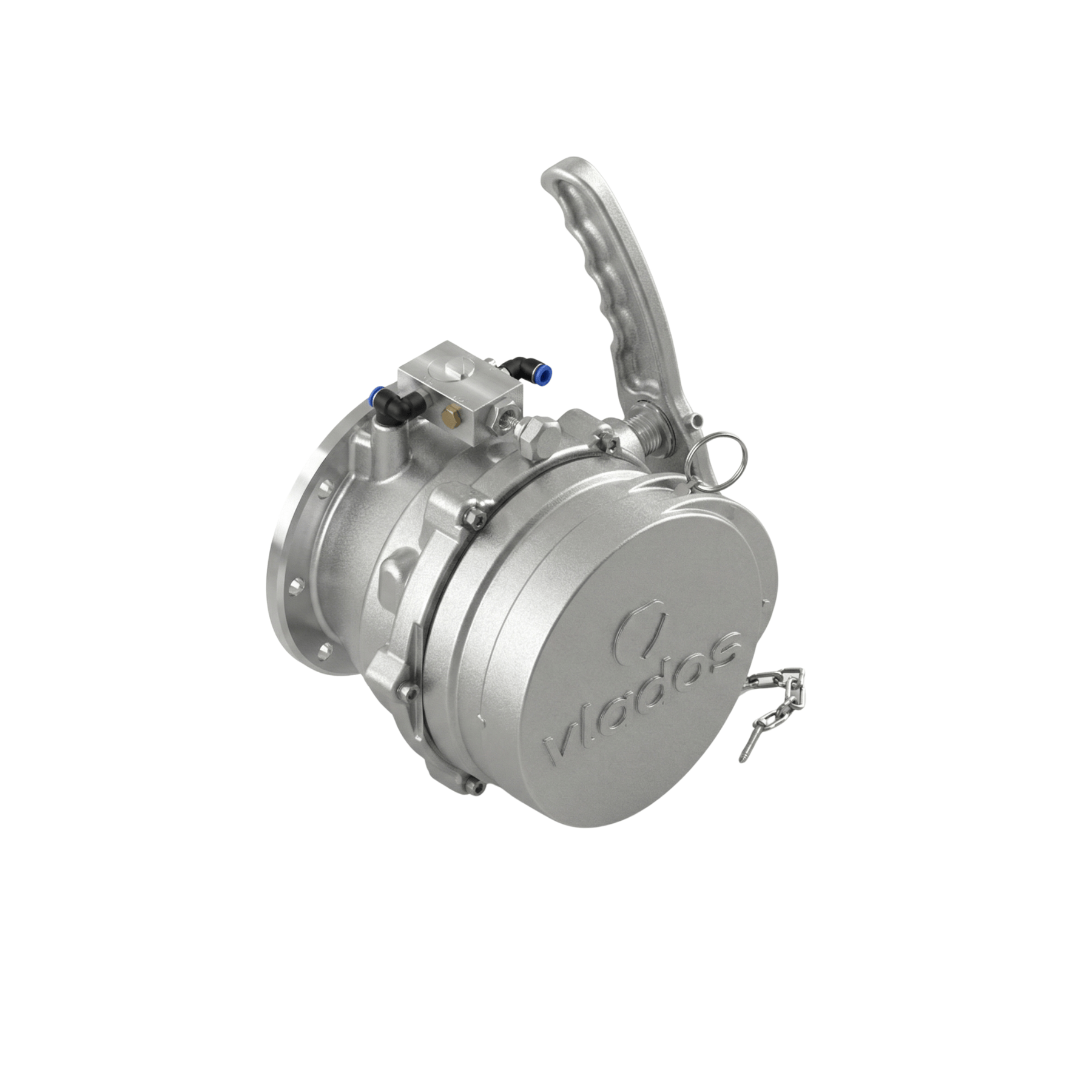

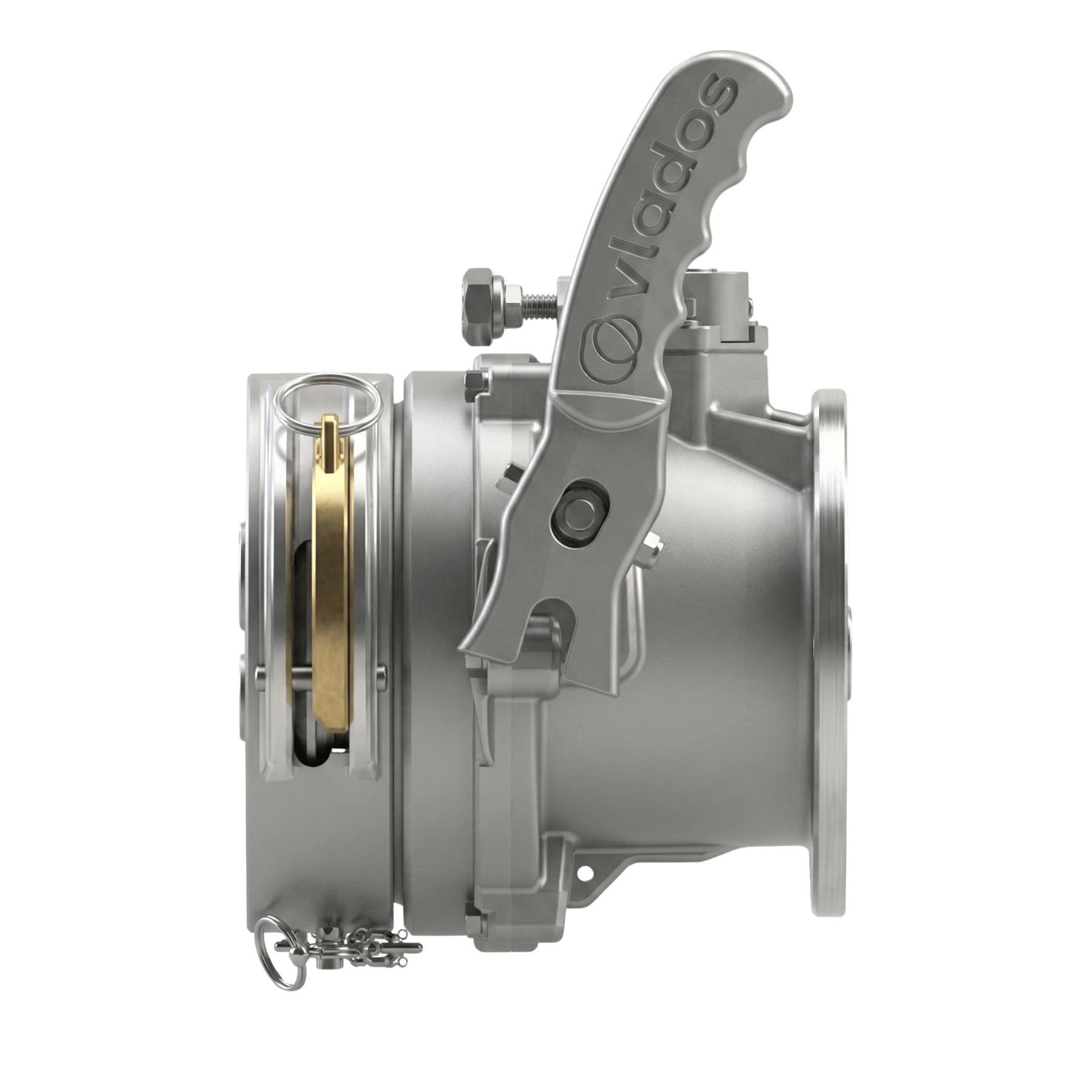

Engate API com Tampa e Interlock
01.0002.013.0000

Descrição:

O engate valvulado API é uma válvula de carregamento e descarregamento no sistema Bottom Loading, que tem a função de promover uma conexão rápida e segura entre o caminhão tanque e a base de carregamento ou o posto de descarregamento.

Diâmetro nominal

4"

Vazão trabalho

136 m³ / h

Requisitos de Instalação

- Flange de fixação de 4".
- Junta de vedação compatível.

Regulam. técnicos

API 1004
Anexo H da Portaria 134/22
DOT 49CFR 178

Compatibilidade

Conforme portaria Inmetro - 101/2009
Grupos: 2A - 2B - 2C - 2D - 2E - 2F

Periódico

Verificação trimestral das vedações.

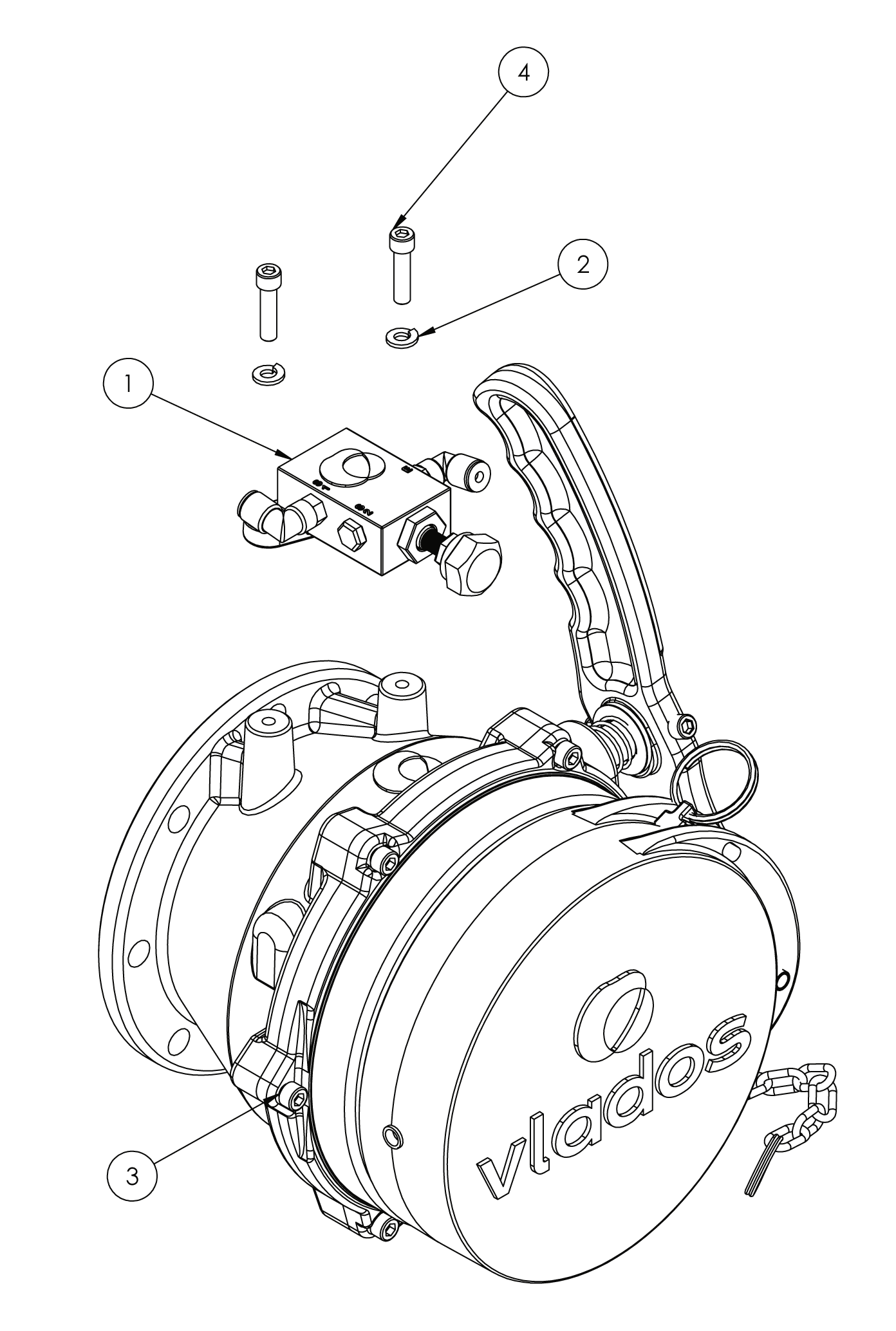

Reposição

Guarnição Flange Menor

03.0003.001.0060

Kit Reparo Eixo API Bipartido

02.0002.011.0002

Valvula Interlock 3V 0712

01.0007.025.0000

Vedação

Anel Oring Viton DI 94,615 x W 6,99

03.0013.068.0000

Anel Oring 2261 Buna

03.0013.066.0000

Anel Oring 2112 Viton

03.0013.001.0000

Guarnição Tampa Valvulada

03.0002.006.0006

Manual do Produto

Ficha Técnica

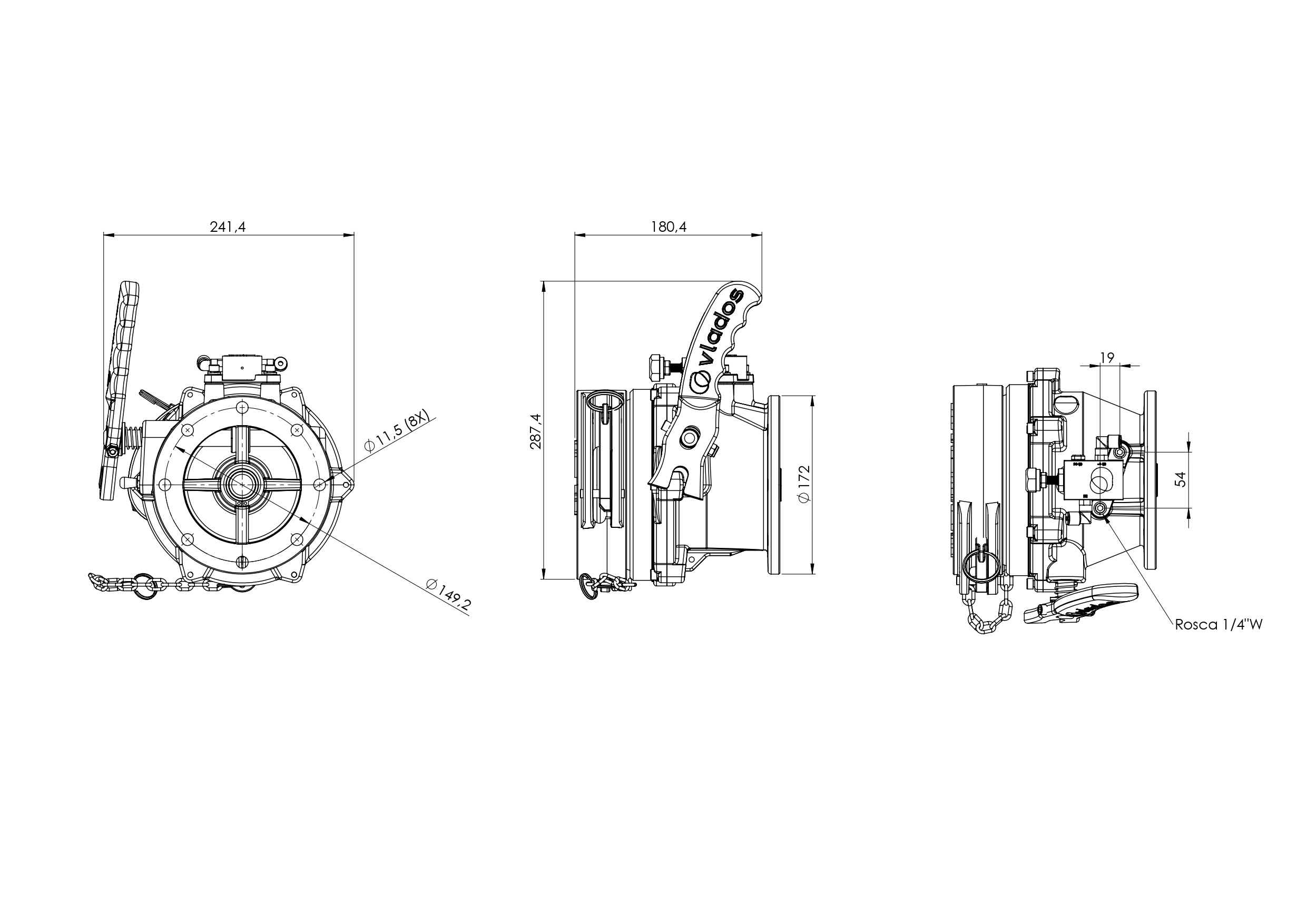

Dimensões
