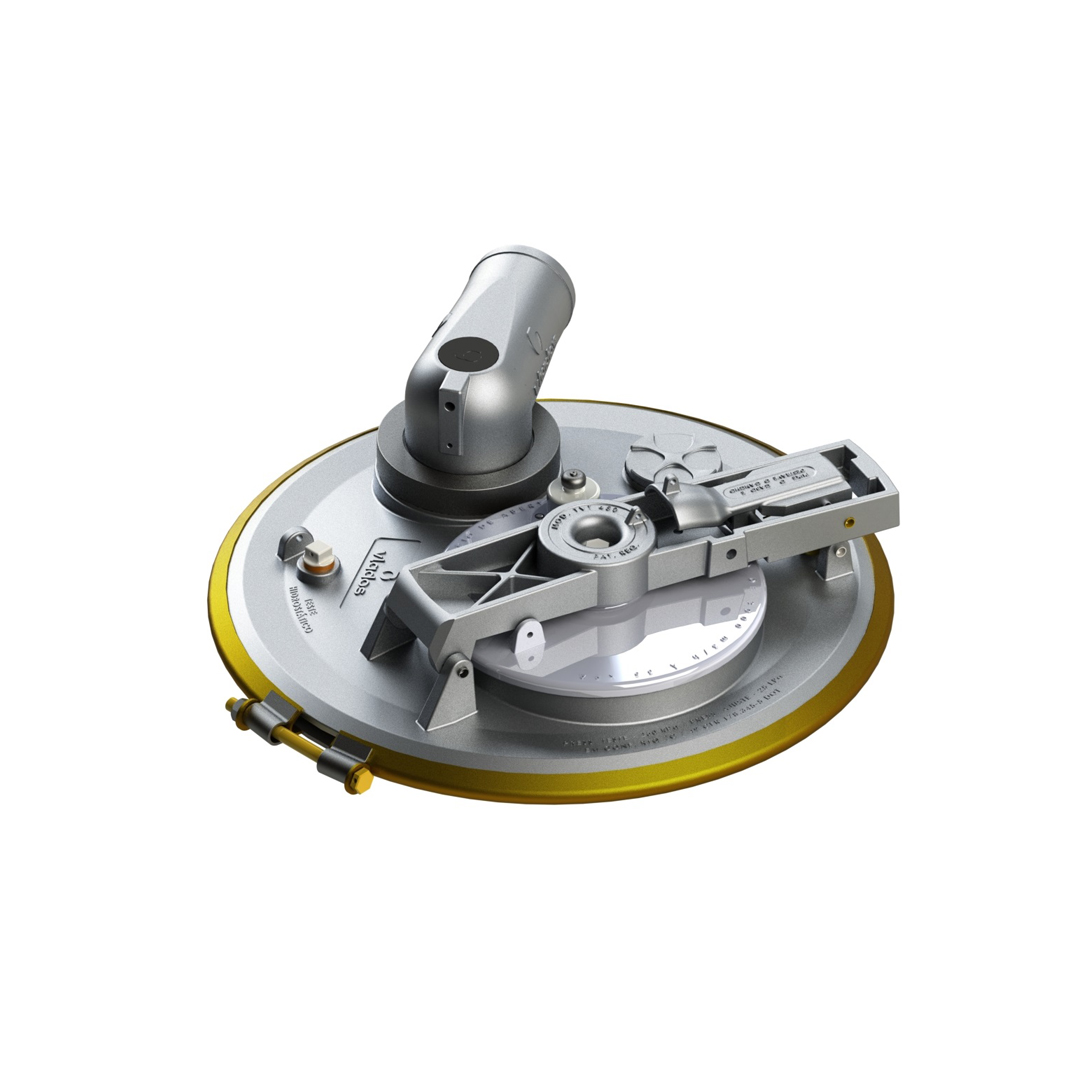

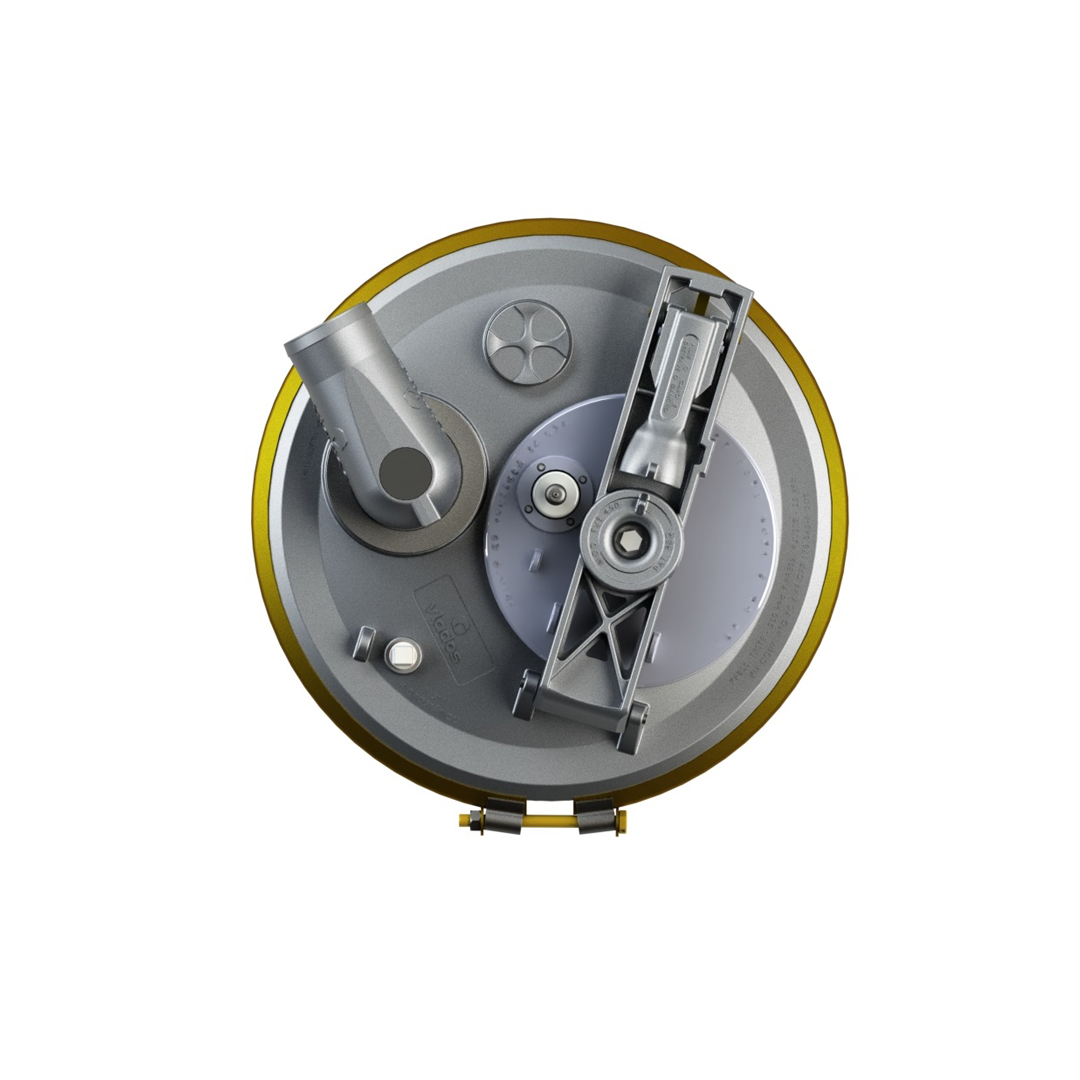

Tampa 500 FL S/Pn C/ Rec S/Porta Sensor C/Tampão 01.0008.020.0000

01.0008.020.0000 Tampa 20 Flange com vapor

Tampa 500 FL S/Pn C/ Rec S/Porta Sensor C/Tampão
01.0008.020.0000

Descrição:

A Tampa 500 FL S/Pn C/ Rec S/Porta Sensor C/Tampão é utilizada no sistema bottom loading, permite acesso para inspeção no interior do tanque e atua como dispositivo de segurança equilibrando a pressão interna do tanque.

Diâmetro nominal

Ø 10 da sobretampa Ø 20 da tampa

Vazão trabalho

3000 m³/h a 35 kPa

Pressão trabalho

-3,5 a 30 kPa

Pressão teste

250 kPa a cada 3 meses

Requisitos de instalação

Furo no tanque compatível com friso de instalação.
Friso de instalação tipo "L"

Regulamentos técnicos

DOT 49 CFR 178.347-3
Anexo H - Port. Inmetro 134/2022

Compatibilidade

Conforme Portaria Inmetro 101/2009
Grupos: 2A - 2B - 2C - 2D - 2E -2F

Periódico

Verificação trimestral das vedações
Lubrificação trimestral das linhas de ar

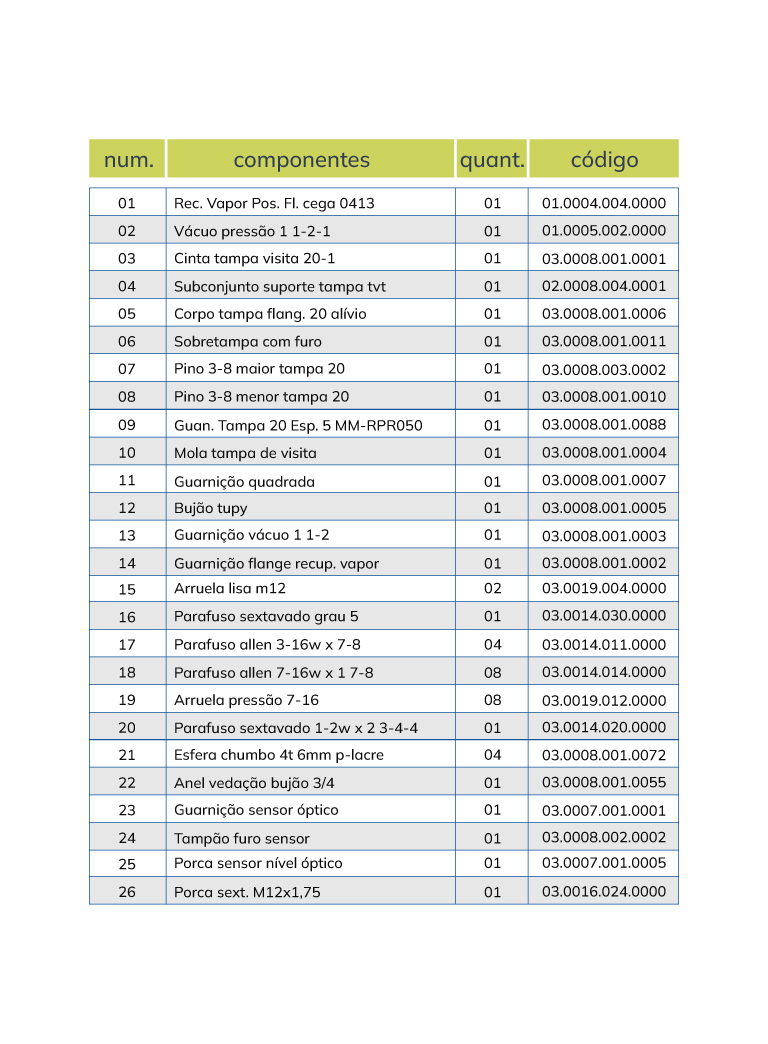

Reposição

Cj. veda. tampa lisa gua. RPR050

02.0030.122.0000

Cj. vácuo pressão 1.1/2"

02.0030.091.0000

Vedação

Guarn. Tampa 20 Esp 4mm RPR050

03.0008.001.0088

Guarnição Flange Recup. Vapor

03.0008.001.0002

Guarnição Sensor Óptico

03.0007.001.0001

Guarnição Vácuo 1 1/2

03.0008.001.0003

Guarnição Quadrada RPR008

03.0008.001.0007

Anel Vedação Bujão

03 0008 001 0055

Manual do Produto

Ficha Técnica

Tampa 500 FL S/Pn C/ Rec S/Porta Sensor C/Tampão
01.0008.020.0000

Descrição:

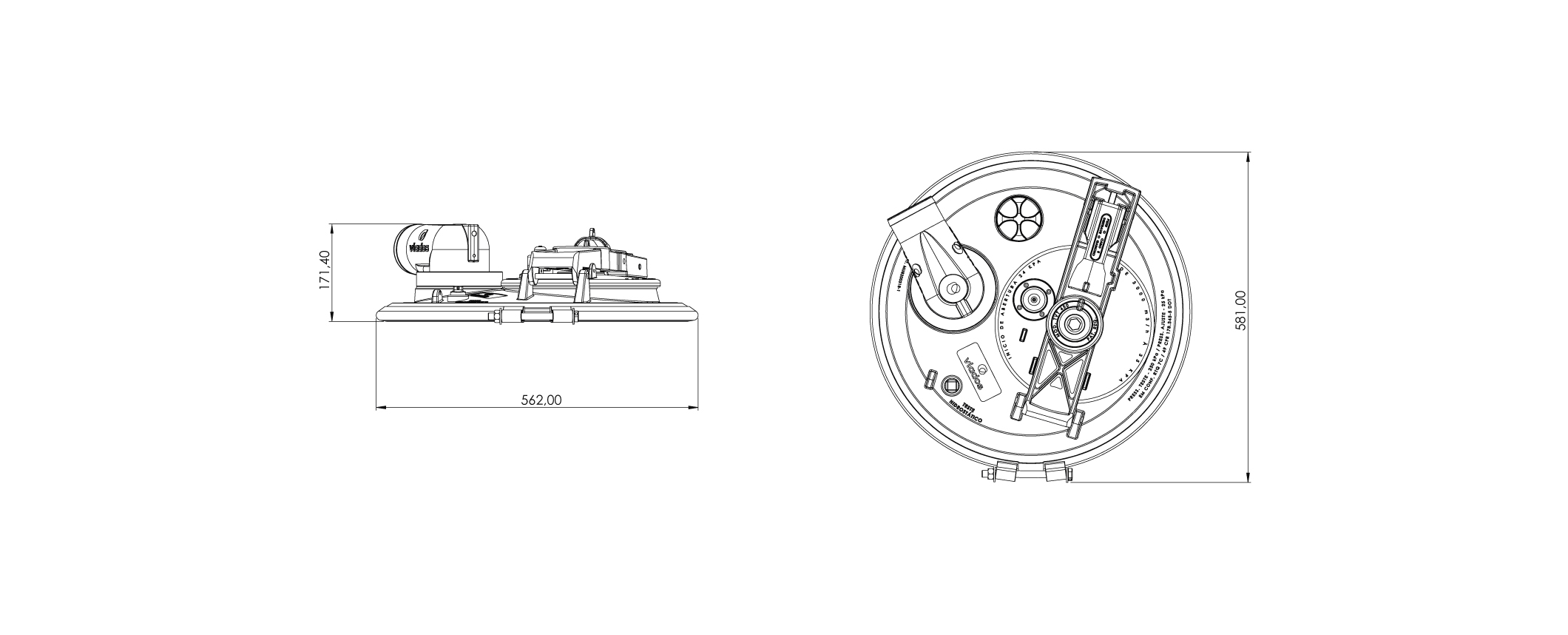

Dimensões
