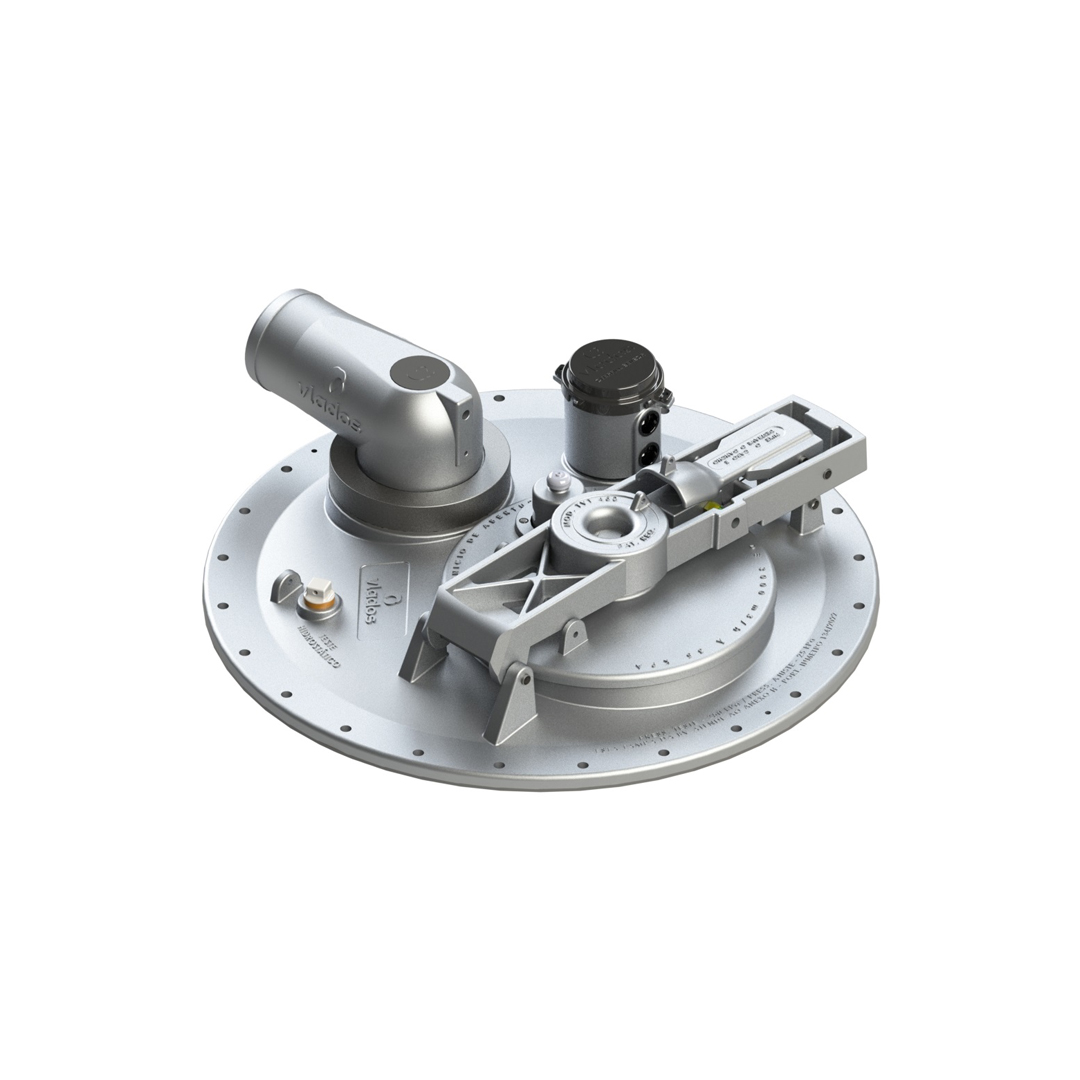

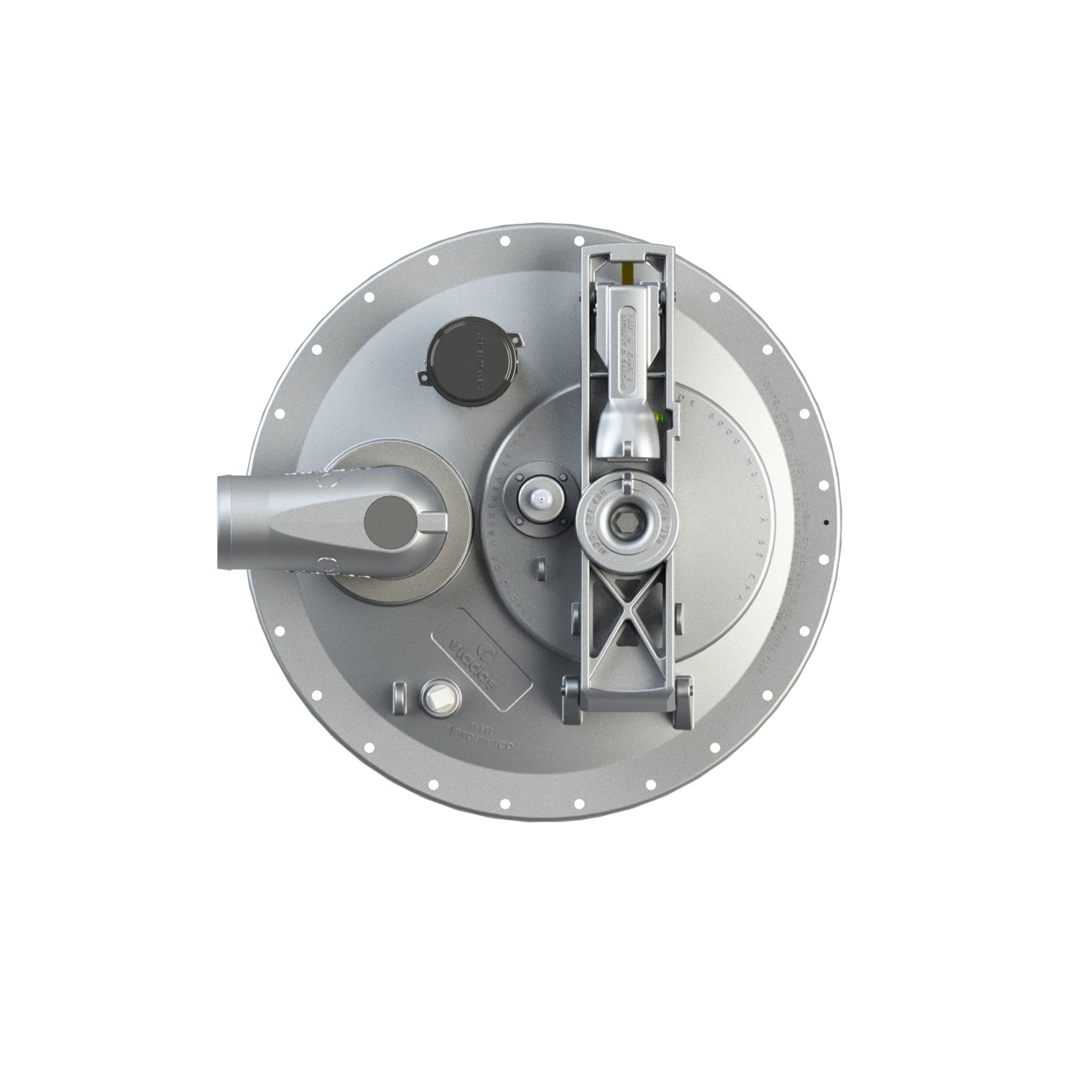

Tampa DN 500 AL 24 Furos Compl S/ Haste Sensor – 01.0008.065.0000

01.0008.065.0000 - TAMPA DN 500 AL 24 FUROS COMPL S-HASTE SENSOR

Tampa DN 500 AL 24 Furos Compl S/ Haste Sensor – 01.0008.065.0000

Descrição:

A Tampa DN 500 AL 24 Furos Compl S/ Haste Sensor é utilizada no sistema Bottom Loading, permite acesso para inspeção no interior do tanque, com sistema de fixação de 24 furos, garantindo maior segurança para o operador.

Diâmetro nominal

Ø 10 da sobretampa
Ø 20 da tampa

Vazão trabalho

3000 m³/h a 35 kPa

Pressão trabalho

-3,5 a 30 kPa

Pressão de teste

250 kPa a cada 3 meses

Requisitos de instalação

Furo no tanque compatível com friso de instalação;
Friso de instalação tipo "L".

Regulamentos técnicos

DOT 49 CFR 178.347-3
Anexo H - Port. Inmetro 134/2022

Compatibilidade

Conforme Portaria Inmetro 101/2009
Grupos: 2A - 2B - 2C - 2D - 2E -2F

Periódico

Verificação trimestral das vedações.
Lubrificação trimestral das linhas de ar.

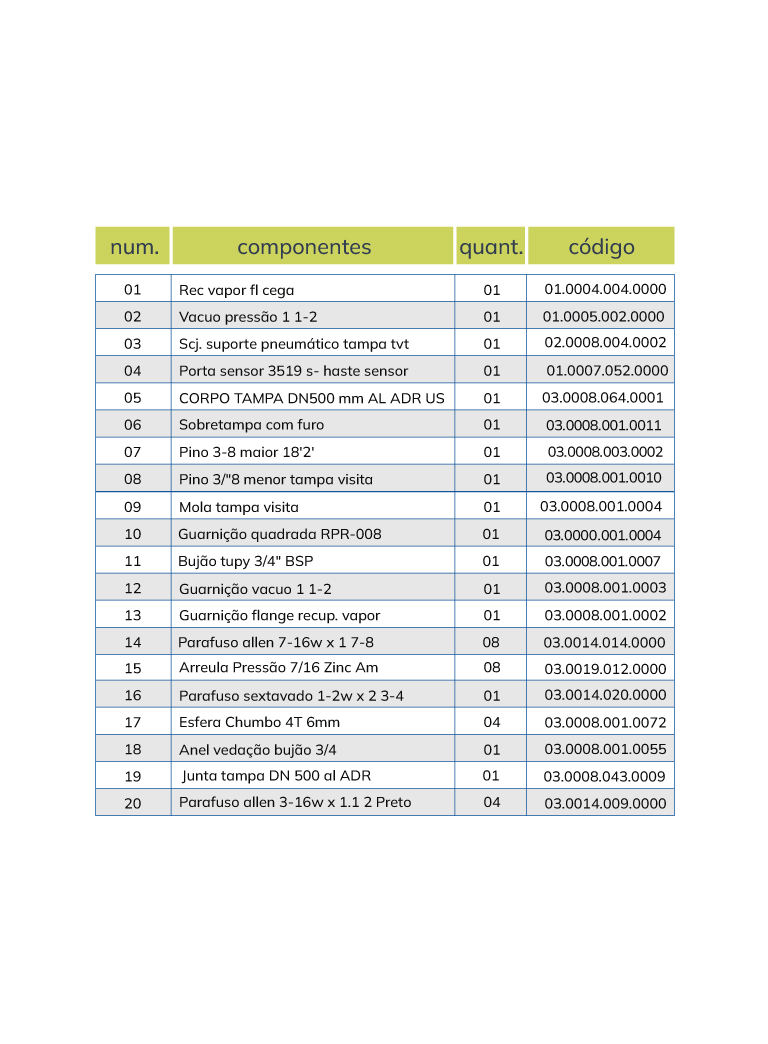

Reposição

Kit Vedação Tampa 20

02.0030.122.0000

Kit Gancho Tampa

02.0030.031.0000

Kit Vácuo Pressão 1.1/2"

02.0030.091.0000

Vedação

Guarnição Tampa DN 500 AL 24 Furos

03.0008.043.0009

Guarnição Flange Recup. Vapor

03.0008.001.0002

Guarnição Vácuo 1.1/2"

03.0008.001.0003

Guarnição Quadrada (RPR 008)

03.0008.001.0007

Manual do Produto

Ficha Técnica

Tampa DN 500 AL 24 Furos Compl S/ Haste Sensor – 01.0008.065.0000

Descrição:

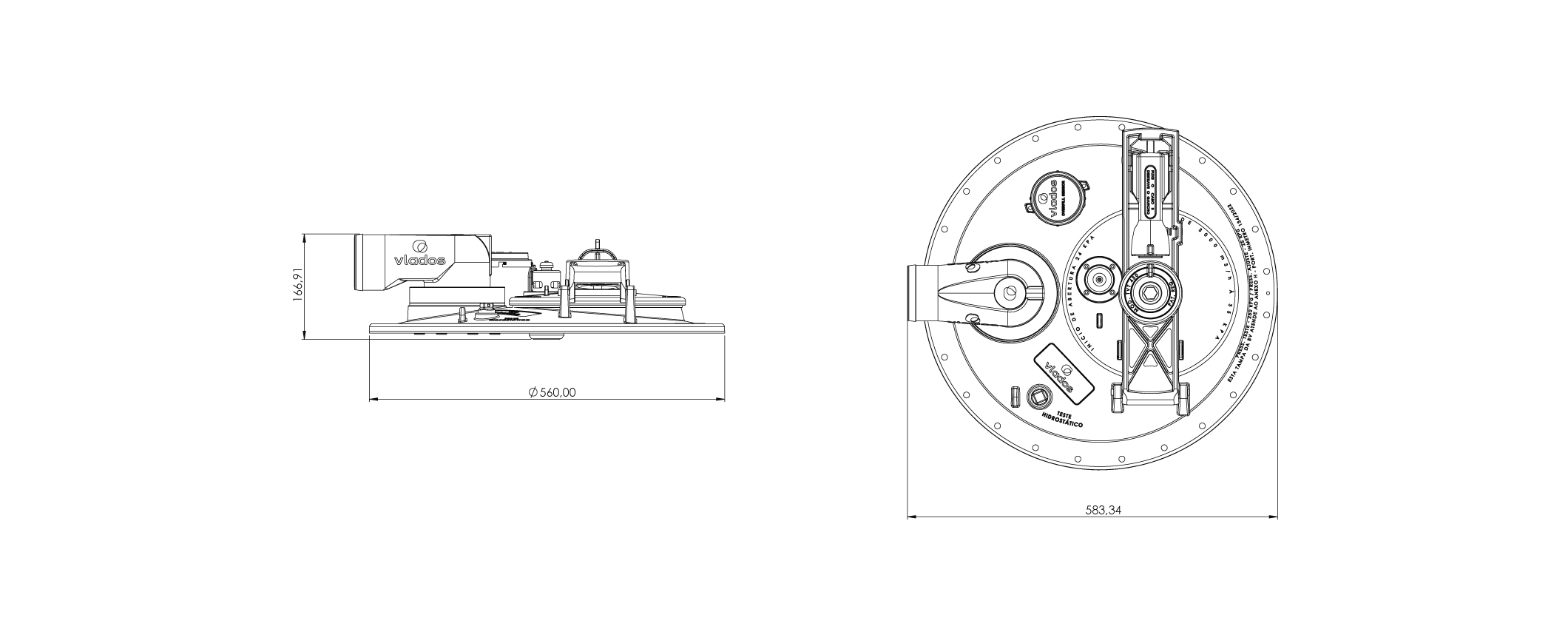

Dimensões

Solicitar orçamento
