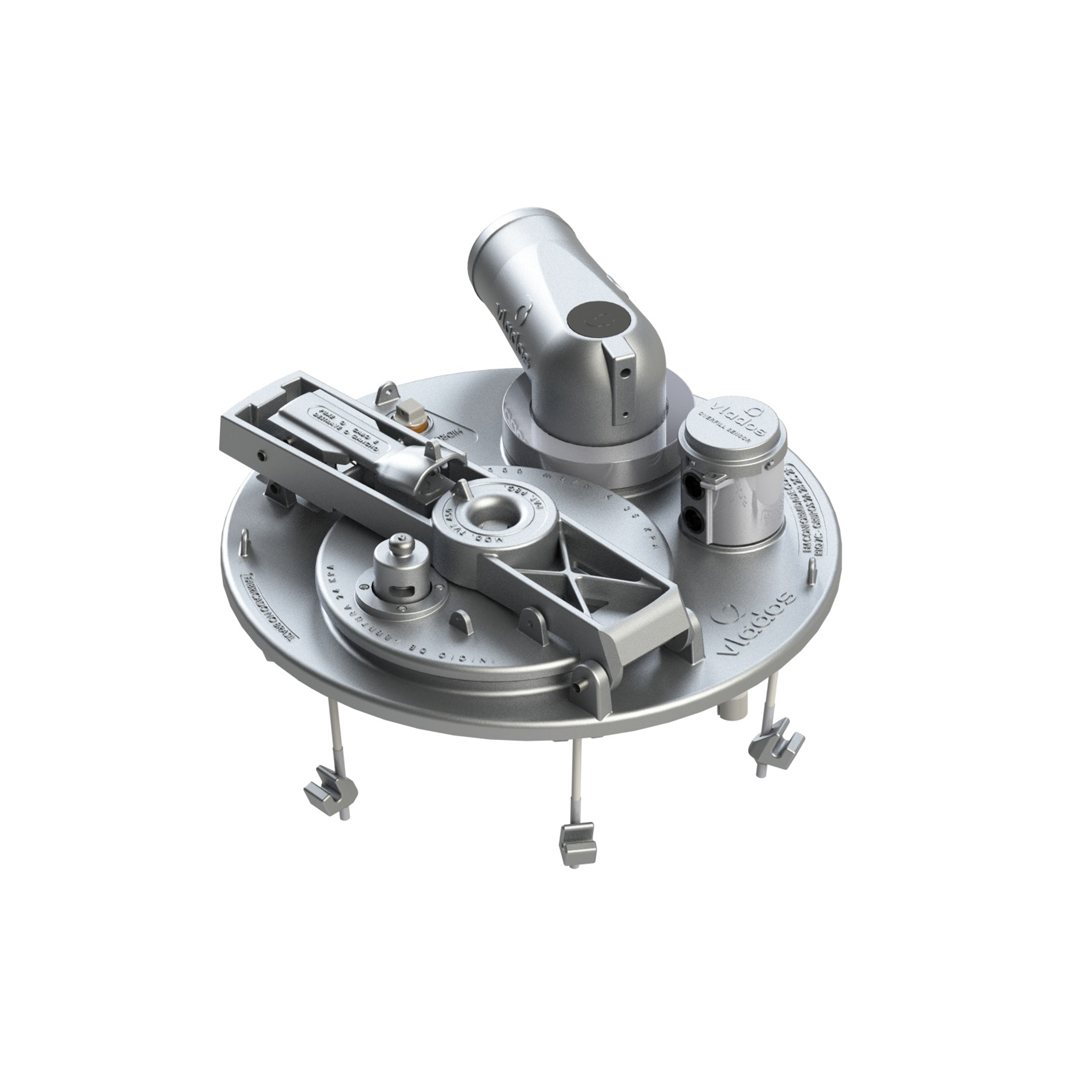

Tampa TVT Flang. C/ REC C/ PN P134 – 01.0008.058.0000

01.0008.058.0000 Tampa TVT Lisa C. PN 0312 P134

Tampa TVT Flang. C/ REC C/ PN P134 – 01.0008.058.0000

Descrição:

A Tampa TVT Flang C/REC C/PN P134 é utilizada no sistema bottom loading, permite acesso para inspeção no interior do tanque e atua como dispositivo de segurança equilibrando a pressão interna do tanque.

Diâmetro nominal

10" da sobretampa
20" da tampa

Vazão trabalho

3000 m³/h a 35 kPa

Pressão trabalho

-3,5 a 30 kPa

Pressão de teste

250 kPa a cada 3 meses

Requisitos de instalação

Furo no tanque compatível com friso de instalação

Regulamentos técnicos

DOT 49 CFR 178.347-3
Anexo H - Port. Inmetro 134/2022

Compatibilidade

Conforme Portaria Inmetro 101/2009
Grupos: 2A - 2B - 2C - 2D - 2E -2F

Periódico

Verificação trimestral das vedações.
Lubrificação trimestral das linhas de ar.

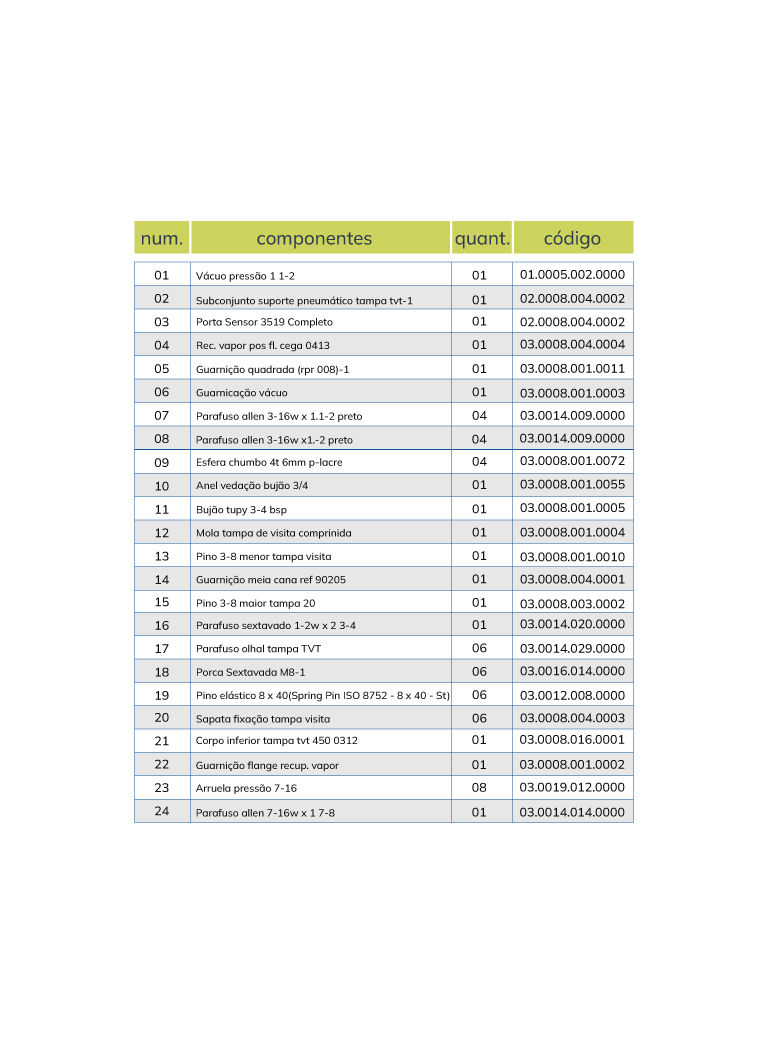

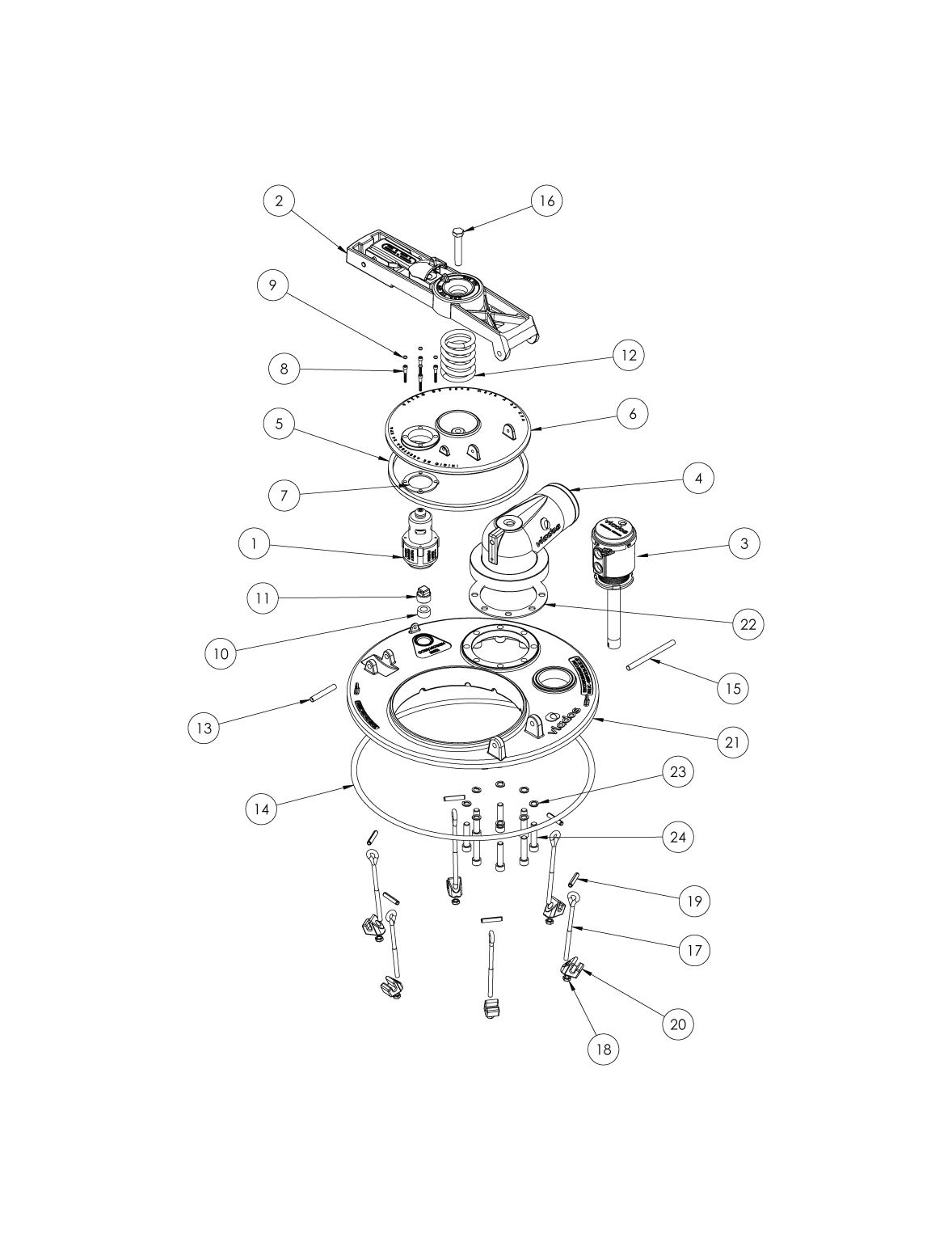

Reposição

Paraf Olhal Tampa TVT Soldado Zinc BR

03.0014.077.0000

Porca Sext M8 Din934 BR

03.0016.014.0000

Pino Eslastico 8x40

03.0012.008.0000

CJ Vácuo Pressão 1 1/2

02.0030.091.0000

Vedação

Guarnição Meia Cana REF90680

03.0008.004.0001

Guarnição Quadrada (RPR 008)

03.0008.004.0001

Anel Vedação Bujão 3/4

03.0008.001.0055

Guarnição Vácuo 1 1/2

03.0008.001.0003

Guarnição Flange Recup Vapor

03.0008.001.0002

Guarnição Sensor Óptico

03.0007.001.0001

Manual do Produto

Ficha Técnica

Tampa TVT Flang. C/ REC C/ PN P134 – 01.0008.058.0000

Descrição:

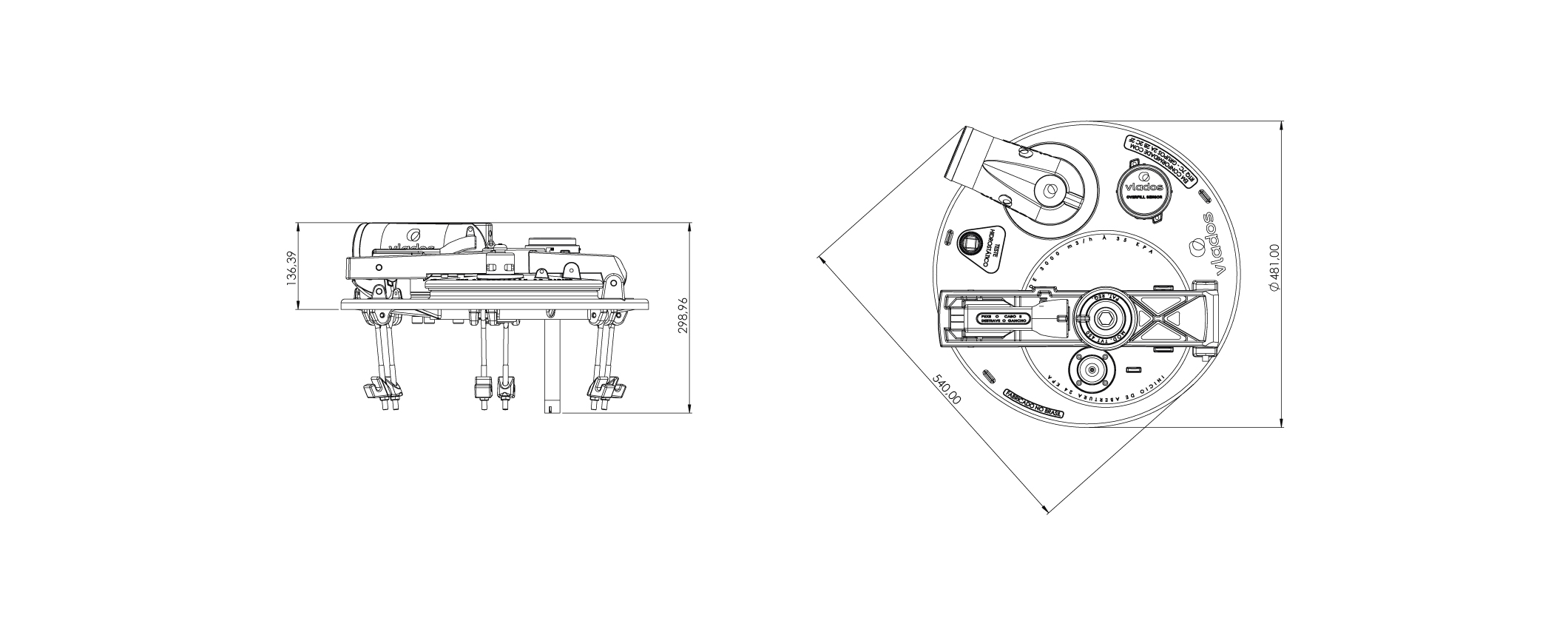

Dimensões

Solicitar orçamento
