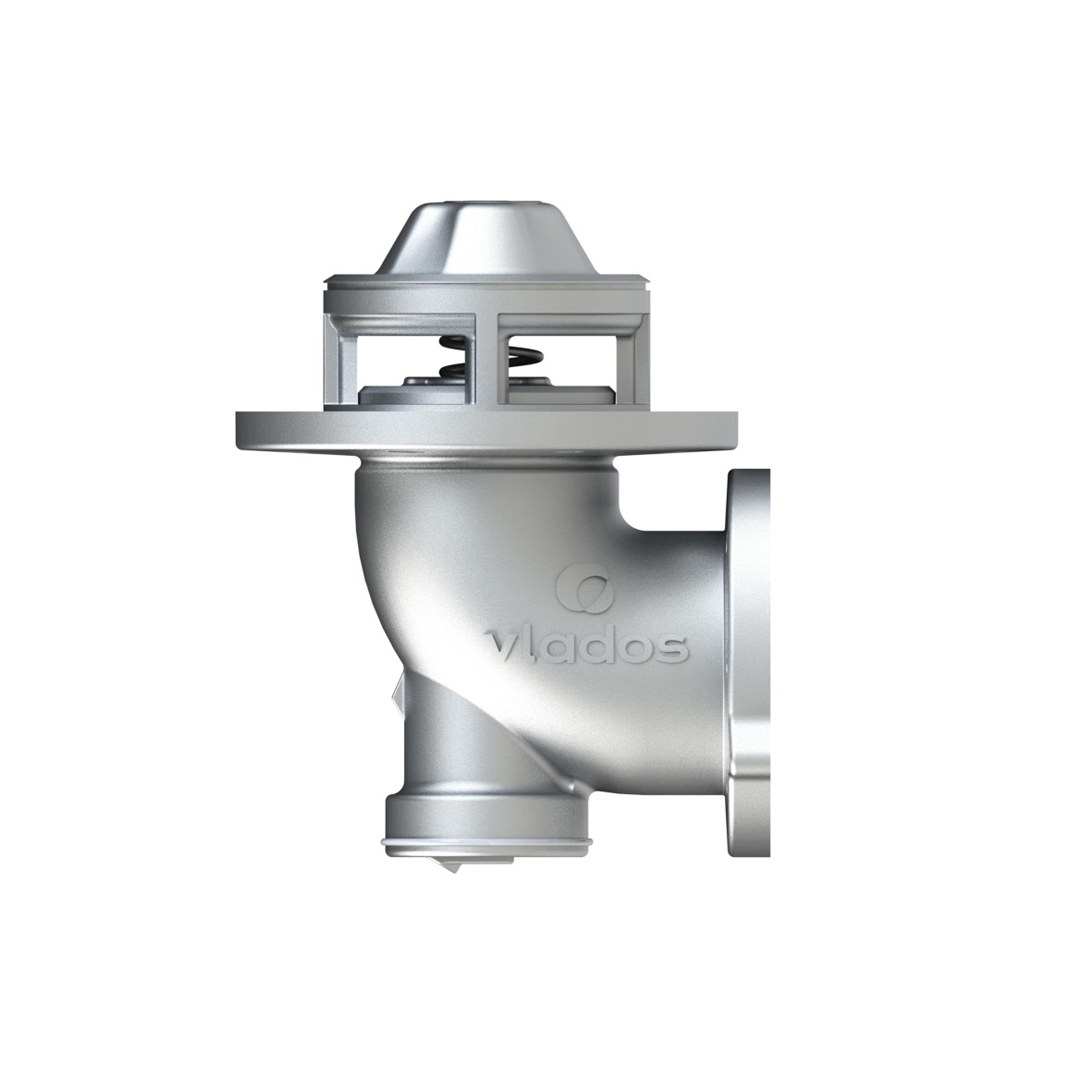

Válvula de Fundo PN Viton 0212 01.0003.020.0000

01.0003.020.0000V+ílvula fundo pn viton 0212

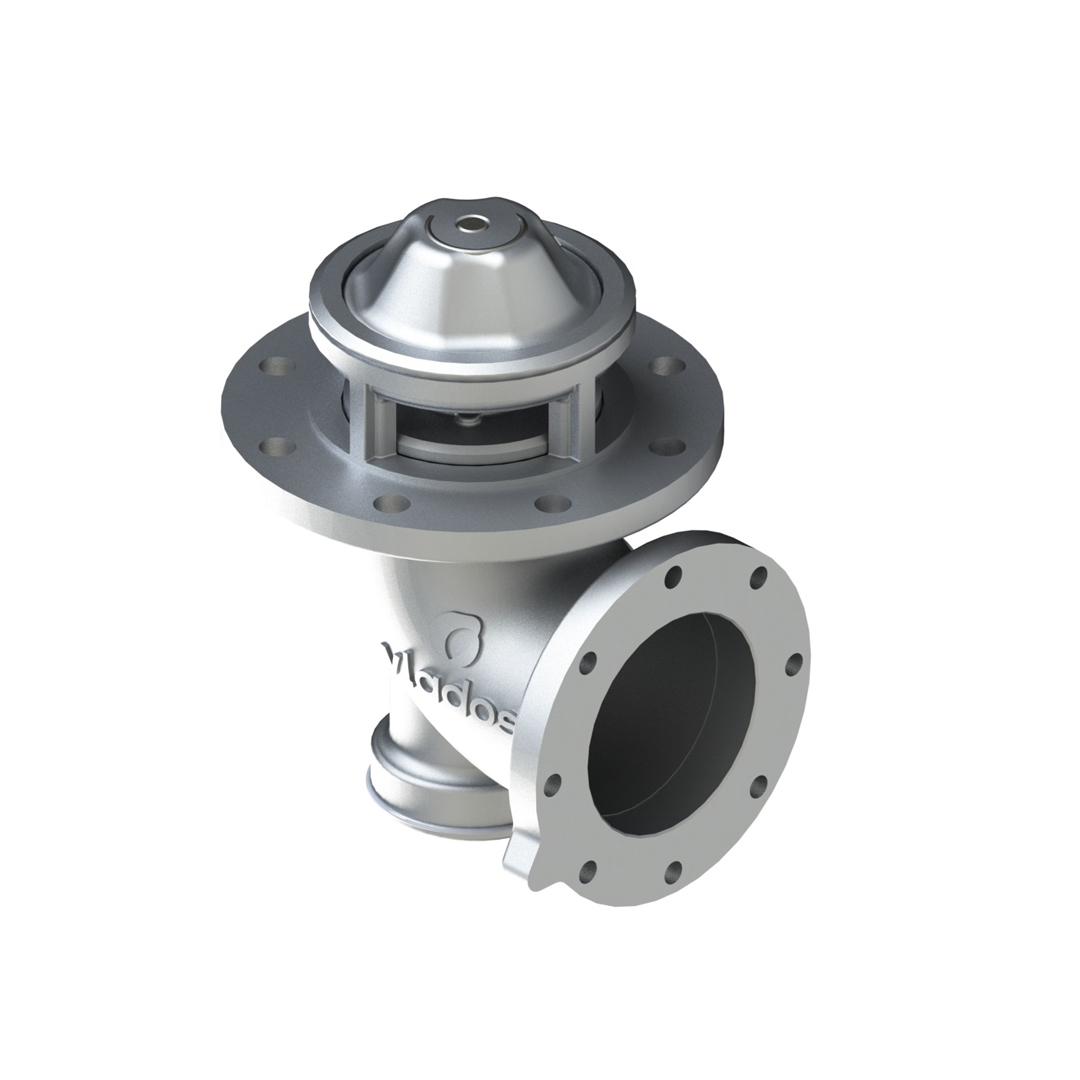

Válvula de Fundo PN Viton 0212
01.0003.020.0000

Descrição:

A válvula de fundo pneumática é um dispositivo que fica localizado no fundo do tanque, tem a função de reter e liberar o produto na carga e descarga através do sistema pneumático. Promove a segurança em caso de acidentes através de um ponto de ruptura.

Diâmetro nominal

Vazão trabalho

136 m³/h

Pressão trabalho

24 kPa (0,24 kgf/cm²)

Pressão teste

Baixa: 30 a 40 kPa
Alta: mínimo 250 kPa

Requisitos de Instalação

- Sistema bottom loading;
- Caixa de comando;
- Poço e flange de fixação 4";
- Junta de vedação compatível;
- Ligação pneumática com a caixa de comando.

Regulamentos técnicos

- Anexo H - Port. Inmetro 134/22
- DOT 49CFR 178

Compatibilidade

Conforme portaria Inmetro 101/2009
Grupos: 2A - 2B - 2C - 2D - 2E - 2F

Periódico

Verificação trimestral das vedações;
- Lubrificação trimestral das linhas de ar.

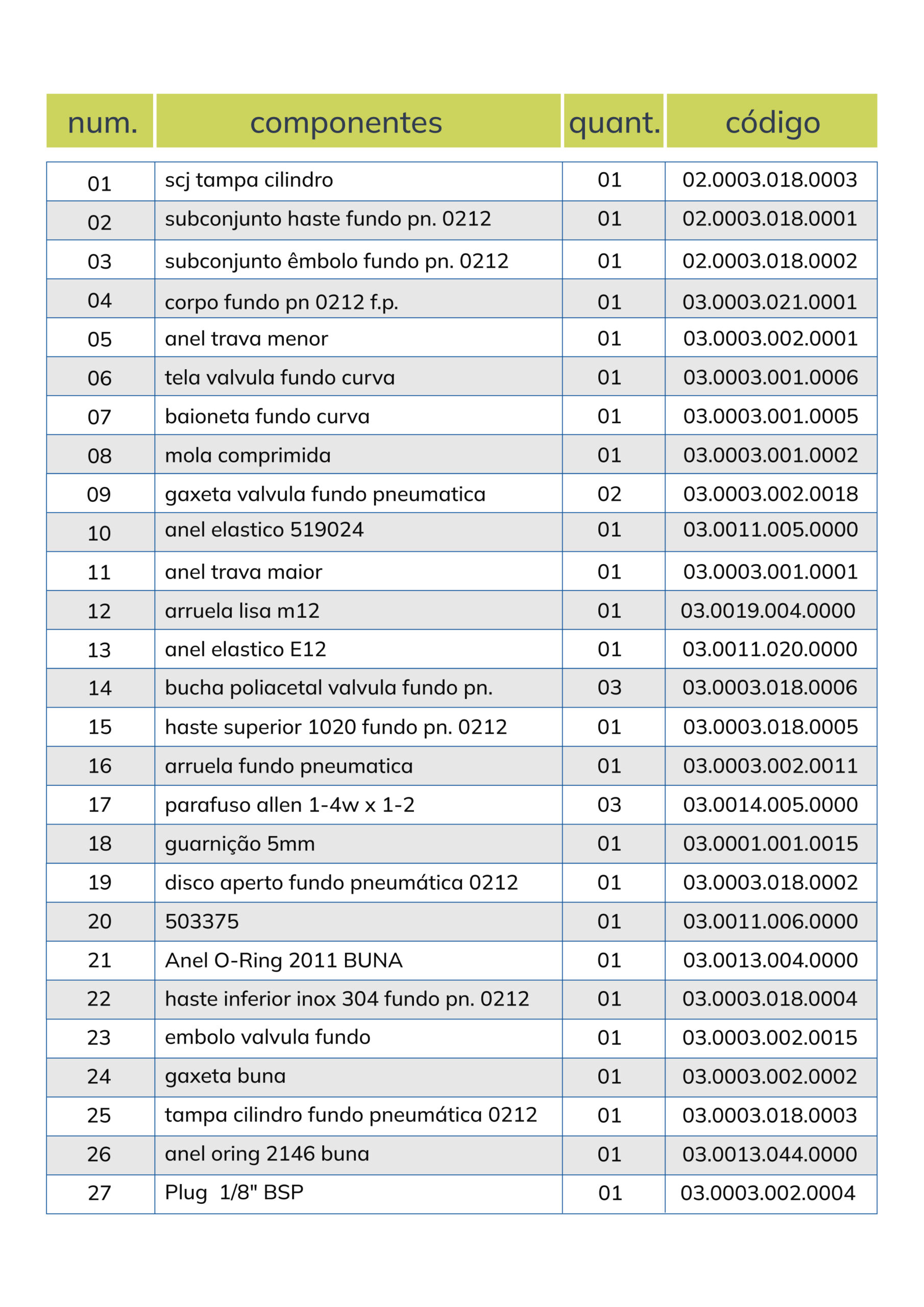

Reposição

Kit de vedação interna

02.0030.137.0000

Vedação

Anel oring 2110 Viton

03.0013.057.0000

Guarnição 5mm Viton

03.0001.002.0002

Anel oring 2148 buna

03.0013.044.0000

Gaxeta buna 59,6 x 48,5 x 6mm

03.0003.002.0002

Gaxeta Viton 21,7 x 16,2 x 3,3mm

03.0003.002.0018

Manual do Produto

Ficha Técnica

Válvula de Fundo PN Viton 0212
01.0003.020.0000

Descrição:

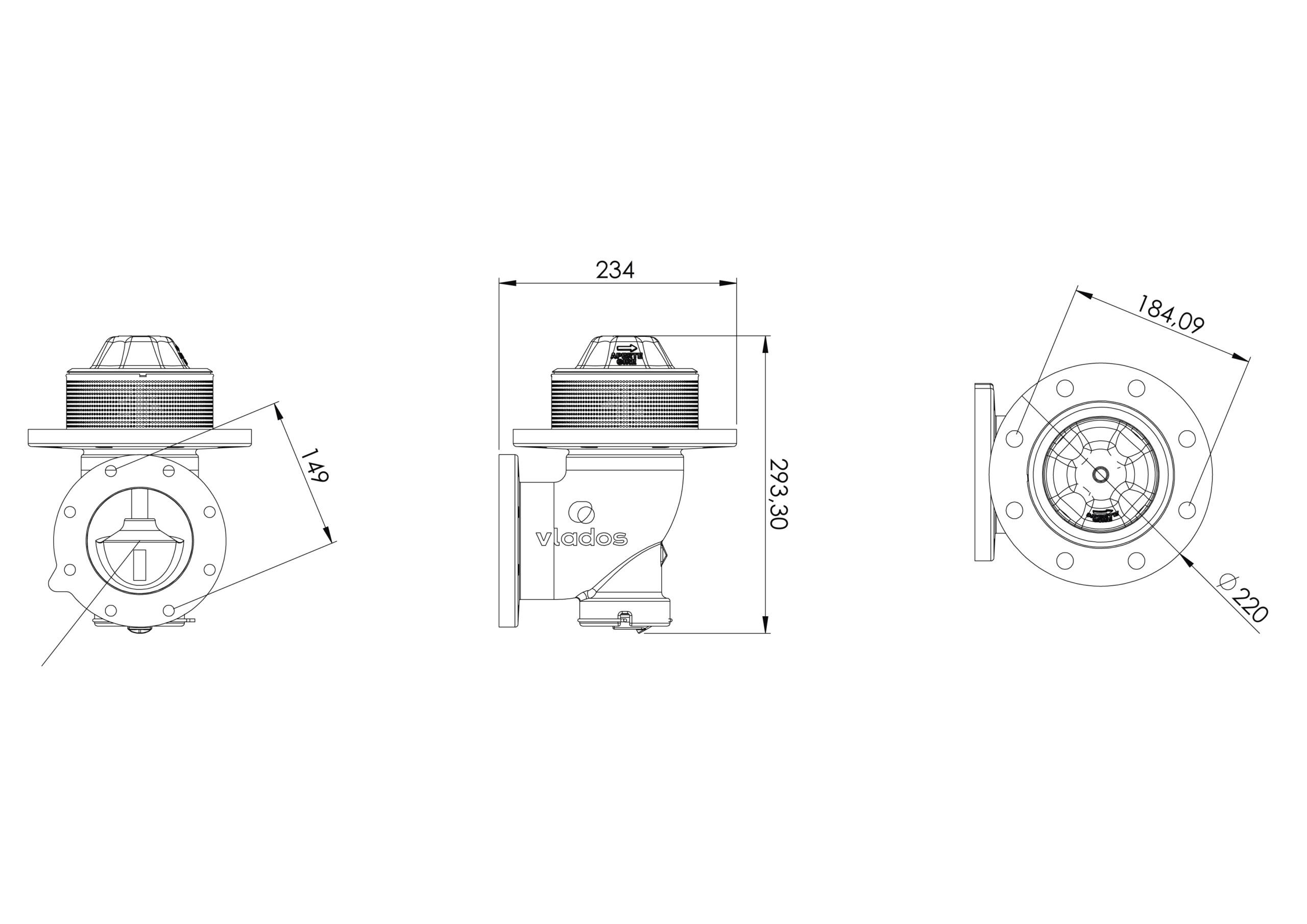

Dimensões
