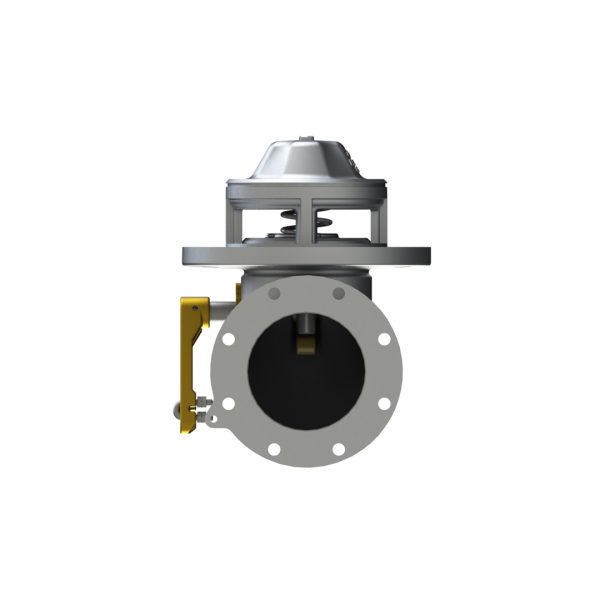

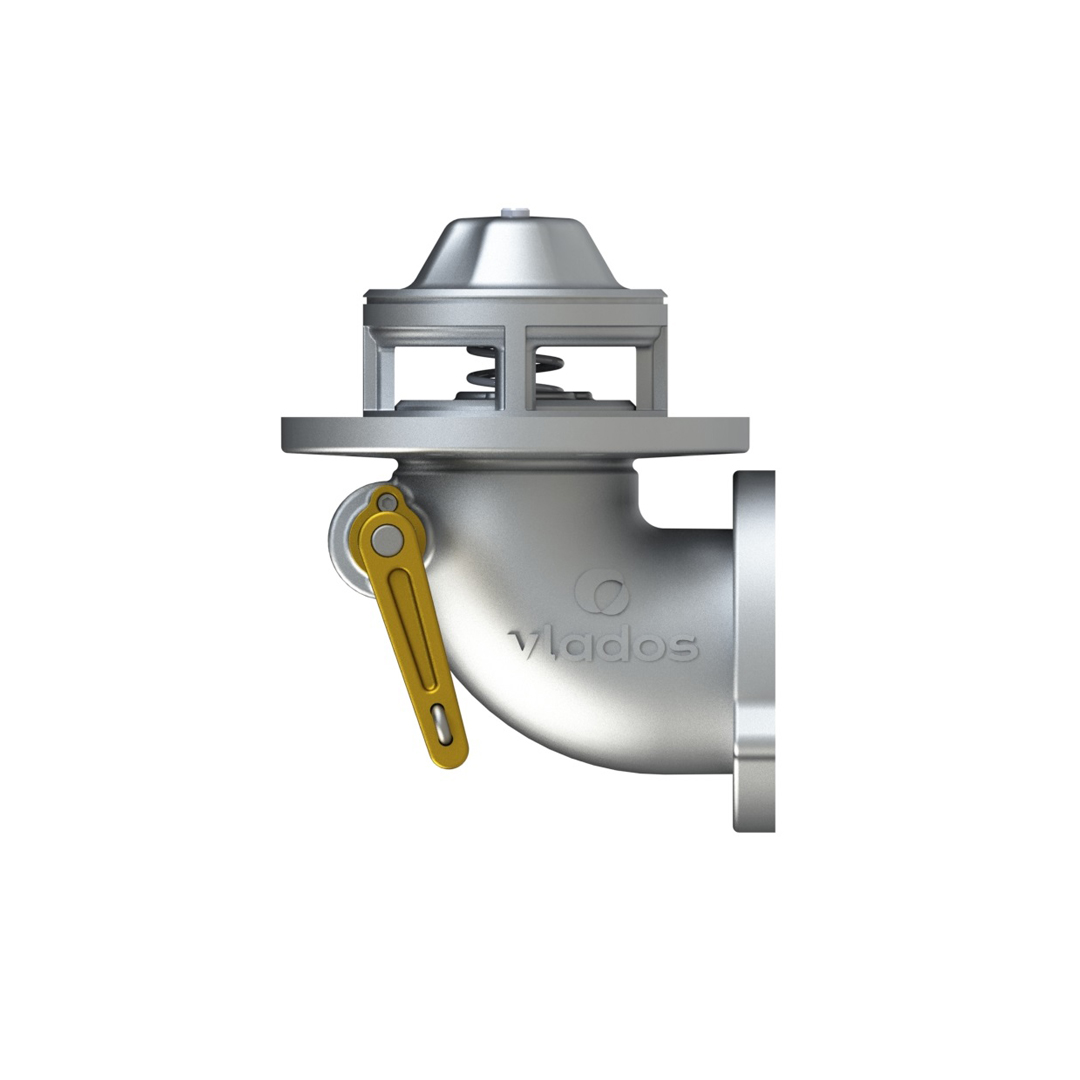

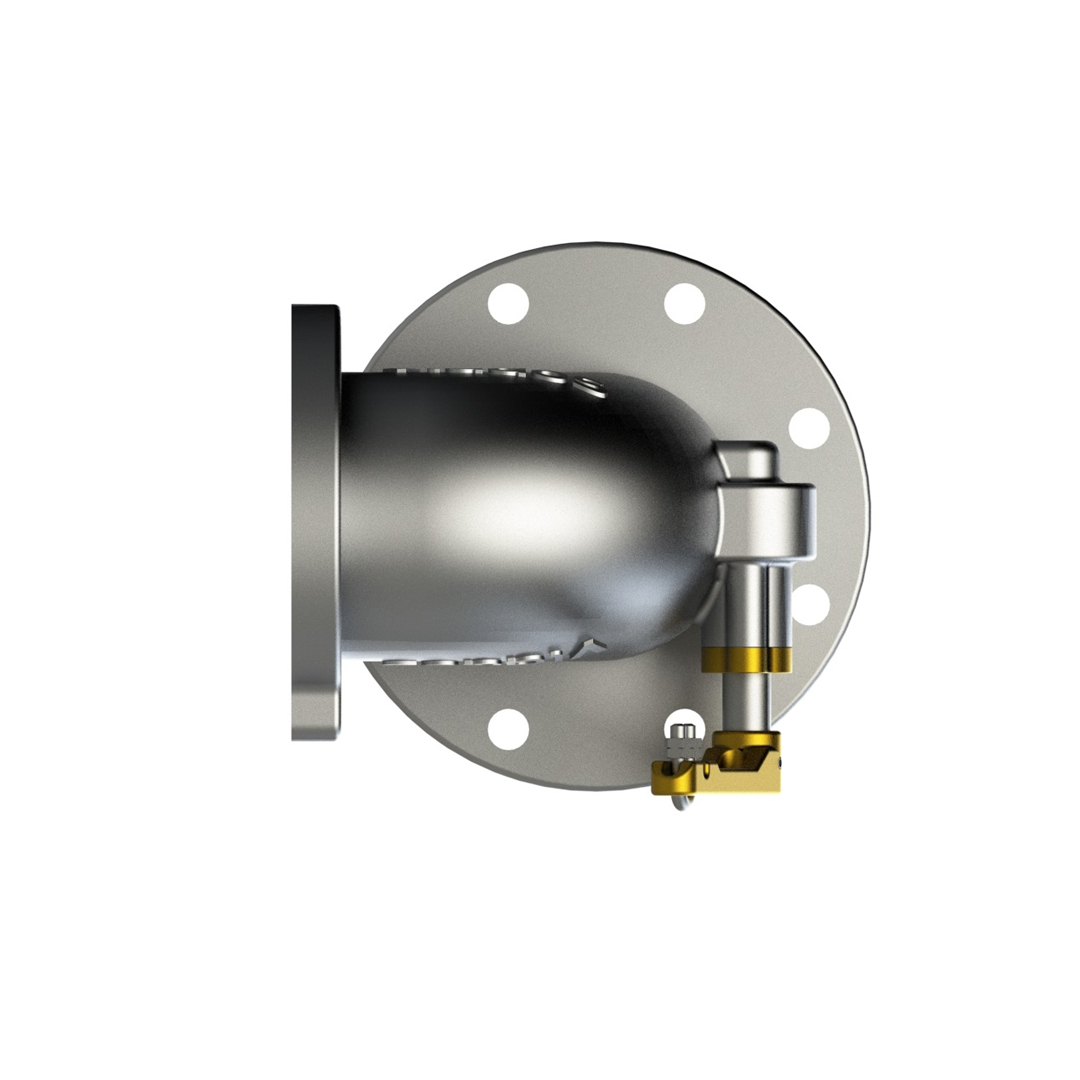

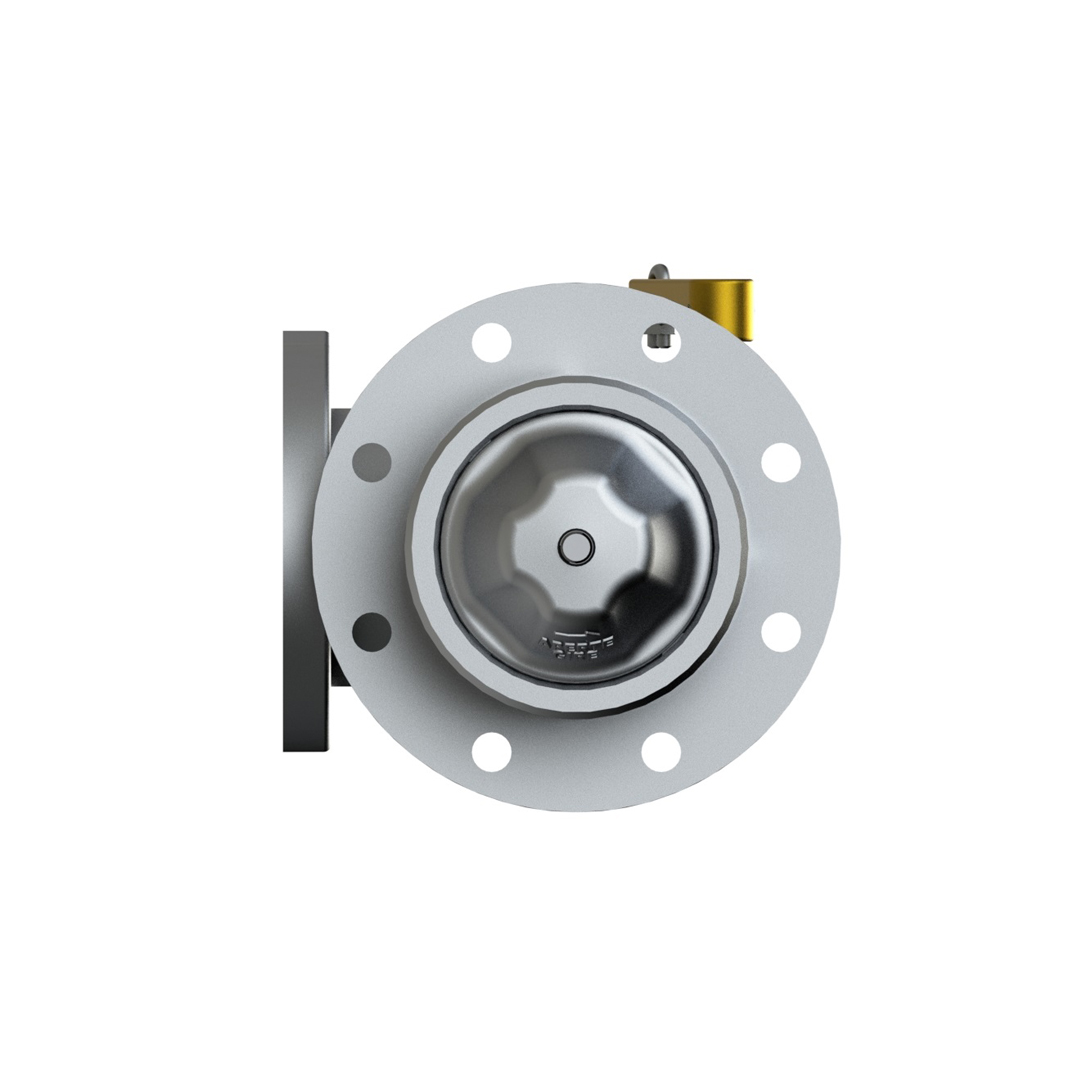

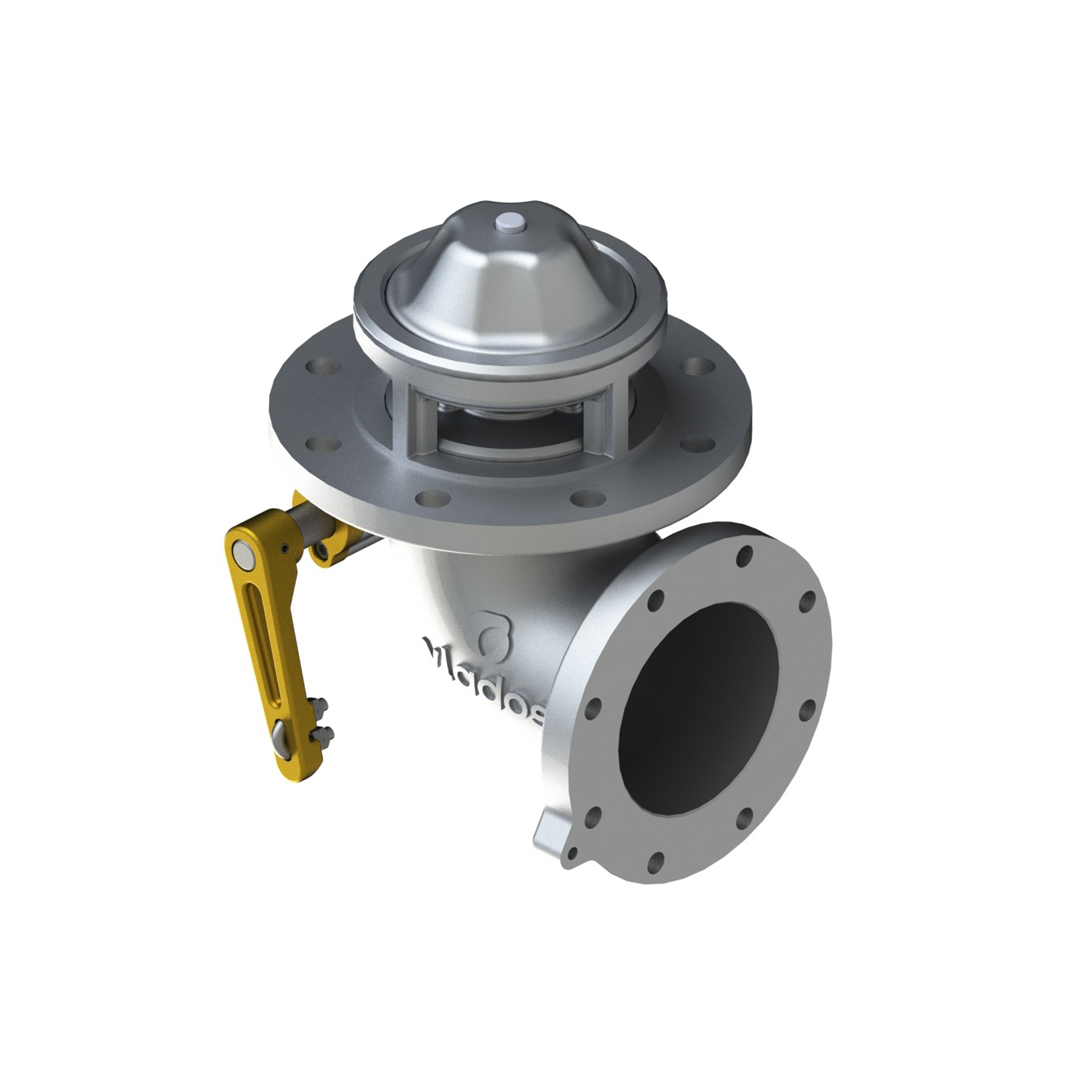

Válvula de Fundo Curva Furação Paralela 01.0003.014.0000

Válvula de Fundo Curva Furação Paralela
01.0003.014.0000

Descrição:

A válvula de fundo curva é um dispositivo de segurança instalado no fundo do tanque. Tem a função de reter ou liberar o produto na descarga. Promove a segurança em caso de acidentes através de um ponto de ruptura, evitando que o líquido transportado seja derramado no meio ambiente.

Diâmetro nominal

Vazão trabalho

136 m³/h

Pressão trabalho

24 kPa (0,24 kgf/cm²)

Pressão teste

Baixa: 30 a 40 kPa
Alta: mínimo 250 kPa

Requisitos de Instalação

- Sistema bottom loading;
- Caixa de comando;
- Poço e flange de fixação 4";
- Junta de vedação compatível;
- Ligação de cabo de aço com o acionador.

Regulamentos técnicos

- Anexo H - Port. Inmetro 134/22
- DOT 49CFR 178

Compatibilidade

Conforme portaria Inmetro 101/2009
Grupos: 2A - 2B - 2C - 2D - 2E - 2F

Periódico

Verificação trimestral das vedações;

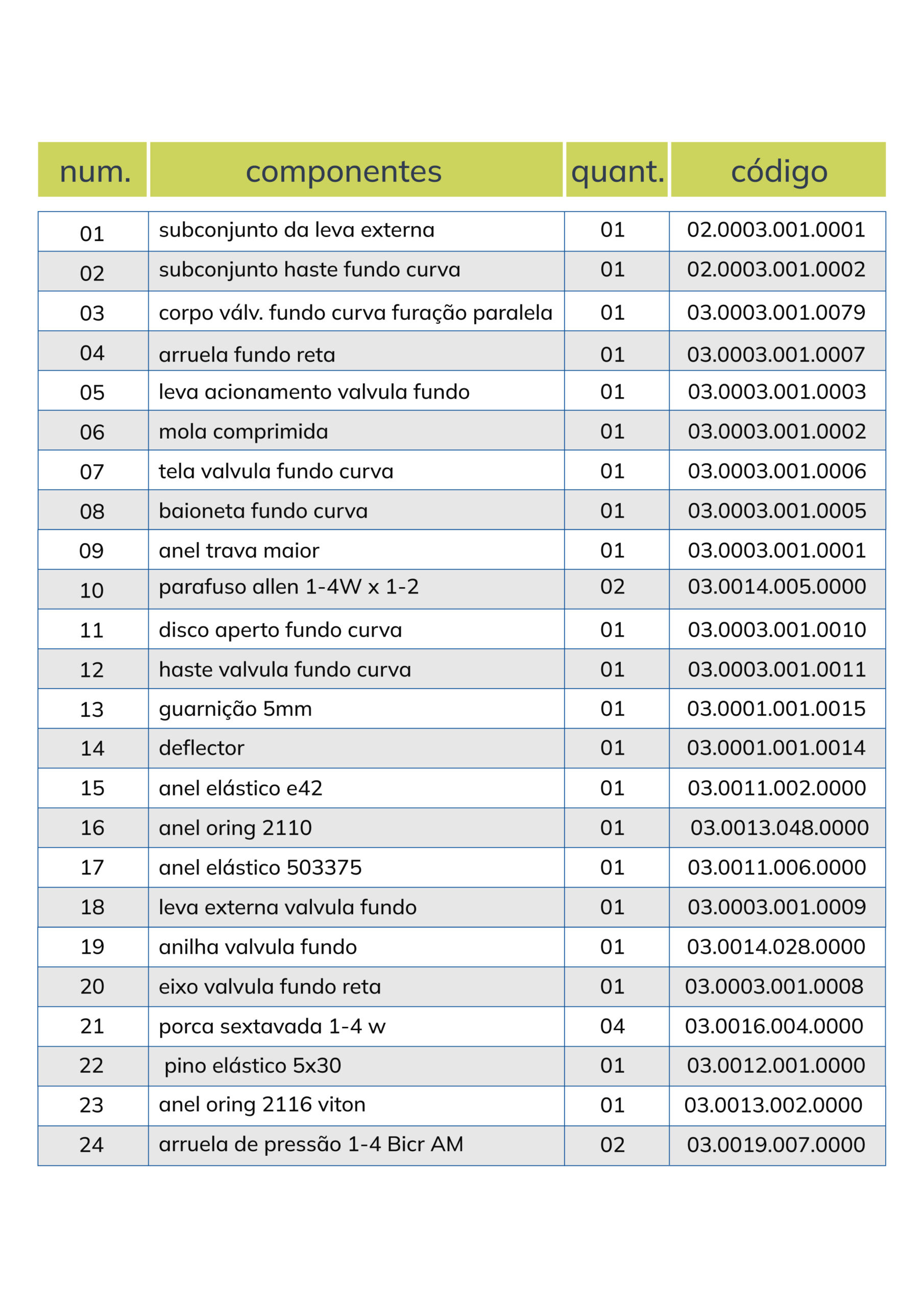

Reposição

Kit vedação interno

02.0030.104.0000

Kit externo válvula de fundo

02.0030.021.0000

Vedação

Anel oring 2110 Buna

03.0013.048.0000

Guarnição 5mm

03.0001.001.0015

Anel oring 2116 Viton

03.0013.002.0000

Manual do Produto

Ficha Técnica

Válvula de Fundo Curva Furação Paralela
01.0003.014.0000

Descrição:

Dimensões

Solicitar orçamento
